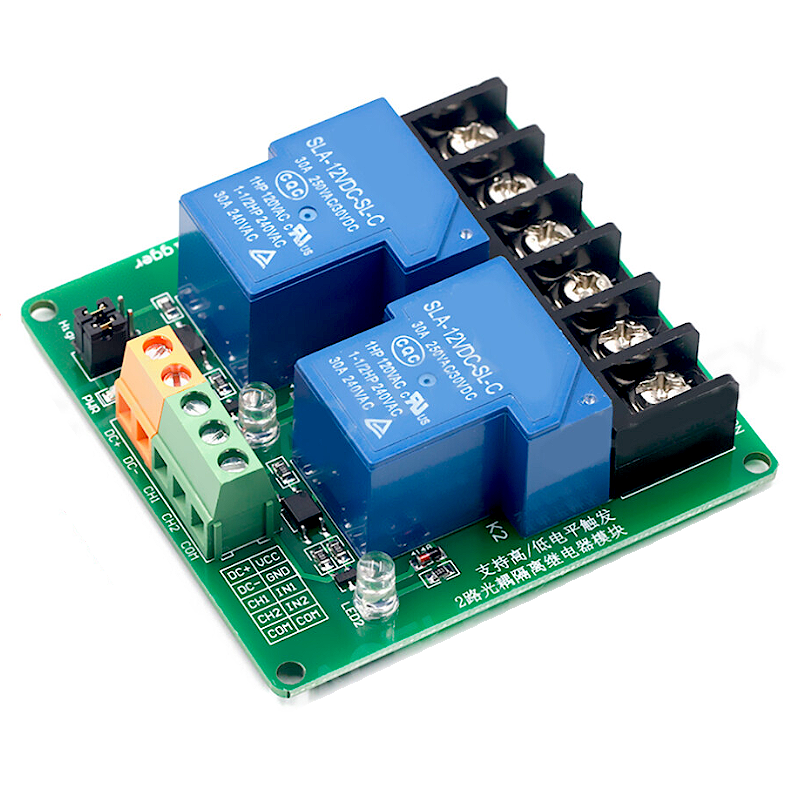

Módulo Relé 5V 30A - 2 Canais

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

O Módulo de Relé 5V 30A – 2 Canais foi desenvolvido para permitir o controlo de duas cargas elétricas independentes através de sinais de controlo de baixa tensão.

O módulo integra dois relés eletromecânicos de alta capacidade, cada um com bobina de 5 V DC e contactos do tipo SPDT (Single Pole Double Throw). Cada canal disponibiliza os contactos COM (Comum), NO (Normalmente Aberto) e NC (Normalmente Fechado), permitindo utilizar o módulo tanto para ligar como para desligar uma carga quando o relé é acionado.

Os relés utilizados são do tipo SLA-05VDC-SL-C, especificados para uma corrente máxima de contacto de 30 A e tensão máxima de comutação de 250 V AC. Para aplicações DC, é indicada uma capacidade de comutação até 30 A a 30 V DC para este tipo de módulo/relé.

Cada canal possui o seu próprio circuito de acionamento, permitindo controlar as duas saídas de forma independente. O módulo utiliza optoacopladores para isolamento do sinal de controlo, ajudando a separar eletricamente o circuito de comando da parte de comutação do relé.

O modo de acionamento pode ser selecionado através de um jumper, permitindo configurar o módulo para funcionamento por nível lógico alto (HIGH) ou nível lógico baixo (LOW). Esta característica torna o módulo adequado para diferentes sistemas de controlo e arquiteturas de microcontroladores.

A alimentação do módulo é feita a 5 V DC, sendo adequado para sistemas de controlo que disponham desta tensão. O circuito de entrada foi concebido para facilitar a integração com sistemas eletrónicos e plataformas de desenvolvimento.

Os terminais de parafuso permitem efetuar as ligações de alimentação, sinais de controlo e cargas de forma prática, enquanto os furos de fixação permitem instalar o módulo diretamente numa caixa, painel ou estrutura de projeto.

Esta versão é fornecida sem suporte para calha DIN, sendo indicada para montagem direta.

Principais características

• 2 canais independentes
• Alimentação: 5 V DC
• Relés de potência SLA-05VDC-SL-C
• Capacidade de contacto até 30 A por canal
• Até 250 V AC / 30 A
• Até 30 V DC / 30 A
• Contactos COM / NO / NC por canal
• Isolamento por optoacoplador
• Trigger HIGH / LOW selecionável
• LED indicador de estado
• Terminais de parafuso
• Dois canais controláveis de forma independente
• Furos para fixação
• Adequado para automação e controlo de cargas

Especificações técnicas

As características do relé SLA-05VDC-SL-C — incluindo bobina de 5 V, resistência aproximada de 27 Ω, 30 A, SPDT e tempos de atuação/libertação — são suportadas pelas fichas técnicas do componente.

Funcionamento dos canais

Canal 1

O primeiro relé é controlado pelo respetivo sinal de entrada e disponibiliza:

• COM1 – contacto comum
• NO1 – normalmente aberto
• NC1 – normalmente fechado

Canal 2

O segundo relé funciona de forma independente e disponibiliza:

• COM2 – contacto comum
• NO2 – normalmente aberto
• NC2 – normalmente fechado

Desta forma, é possível controlar duas cargas diferentes ou utilizar os dois relés dentro do mesmo sistema de automação.

Funcionamento dos contactos

COM – Comum

É o contacto comum do relé.

NO – Normalmente Aberto

Quando o relé está desligado, o contacto está aberto. Quando o relé é acionado, o COM fica ligado ao NO.

NC – Normalmente Fechado

Quando o relé está desligado, o COM fica ligado ao NC. Quando o relé é acionado, essa ligação é interrompida.

Trigger HIGH / LOW

O módulo permite selecionar o modo de acionamento através do jumper existente na placa.

LOW Level Trigger

O canal é ativado através de um nível lógico baixo.

HIGH Level Trigger

O canal é ativado através de um nível lógico alto.

A seleção HIGH/LOW é uma das características deste tipo de módulo de 30 A com optoacoplador.

Isolamento por optoacoplador

Cada canal utiliza isolamento ótico no circuito de comando.

O optoacoplador permite transmitir o sinal de controlo através de luz, reduzindo a ligação elétrica direta entre a entrada de controlo e o circuito de acionamento do relé.

Esta arquitetura é particularmente útil em sistemas onde se pretende melhorar o isolamento entre a eletrónica de controlo e o circuito de carga.

Aplicações

O módulo pode ser utilizado numa grande variedade de sistemas de controlo:

• Automação residencial
• Automação industrial
• Controlo de iluminação
• Controlo de motores
• Controlo de eletroválvulas
• Bombas
• Ventiladores
• Aquecedores
• Equipamentos elétricos
• Sistemas de segurança
• Sistemas de controlo personalizados
• Projetos com Arduino
• Projetos com Raspberry Pi
• PLCs
• Microcontroladores
• Sistemas IoT
• Automatização de máquinas

O uso de relés de 30 A torna este módulo particularmente adequado quando é necessária uma capacidade de comutação superior à dos módulos convencionais de 5 V com relés de 10 A.

Compatibilidade

O módulo pode ser integrado com:

• Arduino
• Raspberry Pi
• ESP32
• ESP8266
• PLC
• Microcontroladores
• Sistemas de automação
• Controladores industriais
• Sistemas eletrónicos personalizados

A compatibilidade final deve ser verificada relativamente à tensão, corrente e lógica de saída do equipamento de controlo.

Exemplo de utilização

Um microcontrolador pode fornecer o sinal de controlo ao Canal 1, ativando uma primeira carga através dos contactos COM1/NO1.

O Canal 2 pode ser utilizado simultaneamente para controlar uma segunda carga independente.

Por exemplo:

Canal 1 → iluminação

Canal 2 → motor

Os dois circuitos podem ser controlados de forma independente pelo sistema de controlo.

Segurança e utilização de cargas de potência

Os valores de 30 A / 250 V AC e 30 A / 30 V DC correspondem à capacidade máxima indicada para os contactos do relé, não significando que qualquer carga possa ser utilizada continuamente nesses valores em todas as condições.

A corrente admissível deve ser avaliada tendo em conta:

• Tipo de carga
• Corrente nominal
• Corrente de arranque
• Carga resistiva ou indutiva
• Cablagem utilizada
• Terminais
• Temperatura ambiente
• Ventilação
• Frequência de comutação
• Duração da carga

Cargas indutivas, como motores, bombas e eletroválvulas, podem apresentar correntes de arranque significativamente superiores à corrente nominal.

Para cargas próximas da capacidade máxima do relé, deve ser feita uma avaliação adequada da instalação.

Conteúdo da embalagem

• 1 × Módulo de Relé 5V 30A – 2 Canais
