Módulo Relé 5V 30A - 1 Canal

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

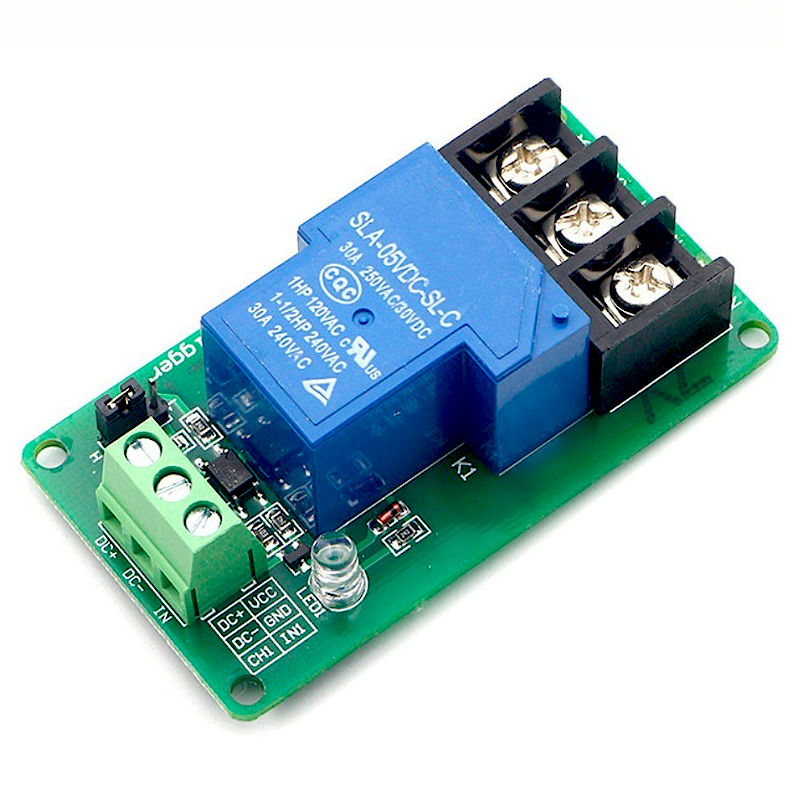

O Módulo de Relé 5V 30A – 1 Canal é uma solução compacta para controlo de cargas elétricas através de sistemas de controlo de baixa tensão.

O módulo integra um relé de potência com bobina de 5 V DC, permitindo controlar cargas de maior tensão ou corrente a partir de um circuito de controlo. O relé disponibiliza um contacto de comutação SPDT, com terminais COM (comum), NO (normalmente aberto) e NC (normalmente fechado).

A saída do relé suporta, de acordo com as especificações do conjunto, cargas até 30 A a 250 V AC ou 30 A a 30 V DC.

Para aumentar o isolamento entre o circuito de controlo e o circuito de potência, o módulo utiliza optoacoplamento, reduzindo a ligação elétrica direta entre estas duas partes do circuito. A entrada de controlo permite selecionar o modo de acionamento através de um jumper: LOW Level Trigger ou HIGH Level Trigger.

A placa possui terminais de parafuso para facilitar a ligação da alimentação, do sinal de controlo e da carga. Os quatro furos de fixação permitem instalar o módulo diretamente numa caixa, painel ou estrutura de projeto, sem necessidade de calha DIN.

É uma solução indicada para projetos de automação, controlo de iluminação, motores, eletroválvulas, sistemas de controlo, equipamentos elétricos, Arduino, Raspberry Pi, PLCs e outros sistemas eletrónicos que necessitem de controlar uma carga através de um relé de potência.

Principais características

• 1 canal de relé
• Alimentação: 5 V DC
• Relé de potência até 30 A
• Contactos: COM / NO / NC
• Tensão máxima indicada: 250 V AC / 30 V DC
• Isolamento por optoacoplador
• Trigger configurável HIGH / LOW
• Corrente de trigger indicada: 5 mA
• Terminais de parafuso
• 4 furos de fixação
• Construção compacta
• Adequado para cargas AC e DC
• Indicado para automação e projetos eletrónicos

Especificações técnicas

As dimensões, peso, furação, corrente de trigger e configuração HIGH/LOW são baseadas nas especificações publicadas para este módulo pela JH.

Ligações

DC+
Entrada positiva da alimentação do módulo.

DC−
Entrada negativa da alimentação do módulo.

IN
Entrada do sinal de controlo.

Jumper H/L
Permite selecionar o modo de acionamento:

• L: acionamento por nível baixo (LOW)
• H: acionamento por nível alto (HIGH)

COM
Contacto comum do relé.

NO – Normally Open
Contacto normalmente aberto. Fecha com COM quando o relé é acionado.

NC – Normally Closed
Contacto normalmente fechado. Está ligado a COM enquanto o relé se encontra em repouso.

A disposição e função dos terminais correspondem à descrição técnica publicada pela JH para este modelo.

Exemplos de utilização

• Controlo de iluminação
• Automação residencial
• Automação industrial
• Controlo de motores
• Controlo de eletroválvulas
• Bombas e sistemas de controlo
• Equipamentos elétricos
• Projetos com Arduino
• Projetos com Raspberry Pi
• Sistemas baseados em PLC
• Sistemas de controlo personalizados
• Comutação de cargas AC ou DC

Compatibilidade

O módulo pode ser integrado em sistemas de controlo que forneçam alimentação de 5 V DC e um sinal de controlo compatível com a entrada do módulo.

Pode ser utilizado em projetos com:

• Arduino
• Raspberry Pi
• Microcontroladores
• PLC
• Sistemas de automação
• Circuitos eletrónicos personalizados

Atenção

Os valores de 30 A / 250 V AC e 30 A / 30 V DC correspondem aos valores máximos indicados para os contactos do relé. A utilização de cargas próximas dos valores máximos deve ter em consideração o tipo de carga, corrente de arranque, cablagem, conectores, ventilação e condições de instalação.
