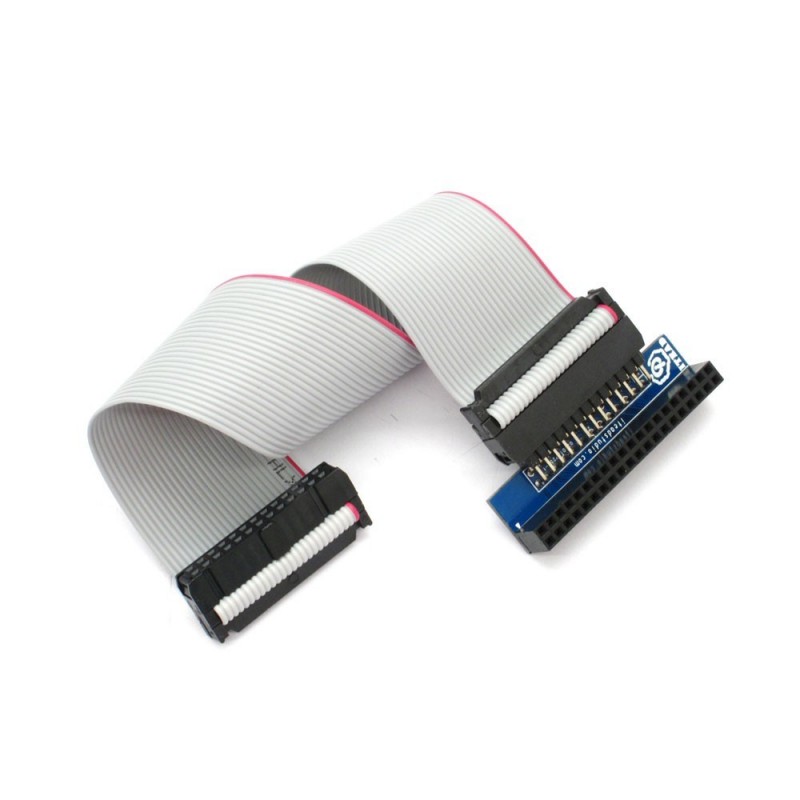

Cabo adaptador para LCD Raspberry PI
Para facilitar o uso em conjunto do Raspberry Pi com o módulo de lcd, foi desenvolvido especificamente esta placa adaptadora simples.
DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL
Se tiver alguma dúvida neste produto não hesite em contactar-nos.
*Atenção: as imagens são meramente ilustrativas.
Overview
To facilitate the use of Raspberry Pi and screen module to work together, we specifically developed a simple adapter board and customized a batch of 26-pin (2X13) cable . Simply insert the screen module into the adapter board, then connect the board and Raspberry Pi plate with cable, thus the hardware connection is done, saving the trouble of corresponding connection of each pin.
This adapter kit is compatible with ITDB02-2.2, ITDB02-2.4E and ITDB02-2.8. NOT compatible with ITDB02-3.2S , ITDB02-3.2WD.
Connection
Pin of ITDB02 LCD |
Pins of Raspberry |
Raspberry Pi Pin N.O. |
Name |
DB8 |
D0 |
11 |
GPIO0 |
DB9 |
D1 |
12 |
GPIO1 |
DB10 |
D2 |
13 |
GPIO2 |
DB11 |
D3 |
15 |
GPIO3 |
DB12 |
D4 |
16 |
GPIO4 |
DB13 |
D5 |
18 |
GPIO5 |
DB14 |
D6 |
22 |
GPIO6 |
DB15 |
D7 |
7 |
GPIO7 |
CS |
D10 |
24 |
CE0 |
RS |
D8 |
3 |
SDA0 |
WR |
D9 |
5 |
SCL0 |
RST |
D11 |
26 |
CE1 |
T_CLK |
D12 |
19 |
MOSI |
T_CS |
D13 |
21 |
MISO |
T_DIN |
D14 |
23 |
SCLK |
T_DOUT |
D15 |
8 |
TXD |
T_IRQ |
D16 |
10 |
RXD |
VCC |
+5V |
2 |
+5V |
GND |
GND |
6 |
GND |
ADDITIONAL INFORMATION
Link Wiki |
N/A |
---|---|
Board Color |
Green |
Board Thickness |
1.6mm |
Base Material |
FR-4 |
Board Size |
51.5 × 21.93 × 11.55mm |
Surface Finishing |
HASL |
Weight |
15.0000 |
Model |
IM130425001 |
