ECRÃ TÁTIL RESISTIVO 3.5inch 480×320 PARA RASPBERRY PI PICO - SPI

:LCD01152
29,90 €
preço com IVA incluído

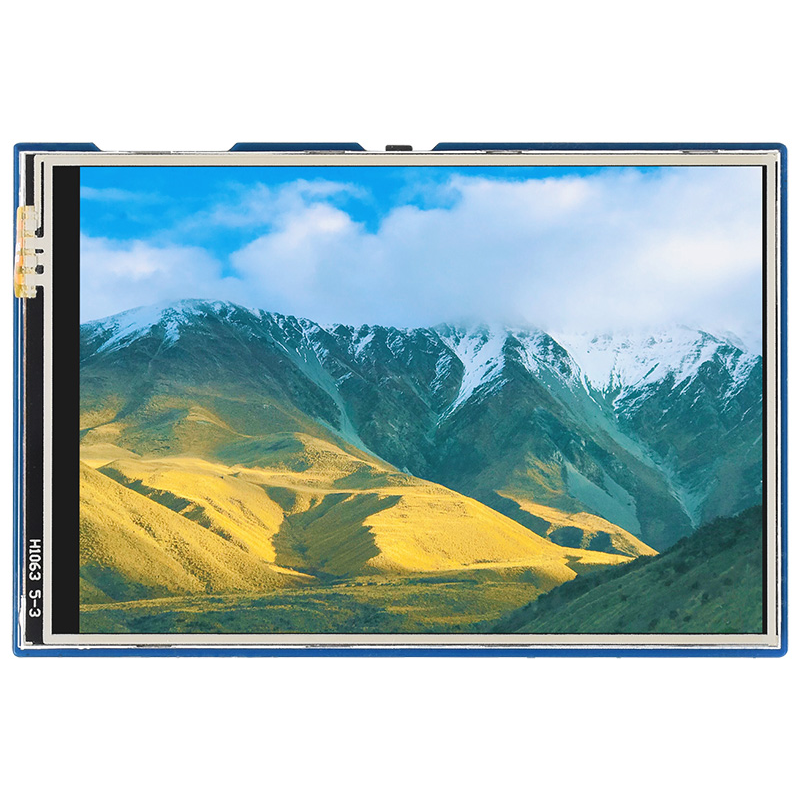

Ecrã tátil resistivo de 3.5 polegadas, com uma resolução de 480×320 e com interface SPI e compativel com Raspberry Pi Pico.

Nota: Raspberry Pi Pico não incluída.

Se quiseres saber mais sobre este produto, consulta a sua Wiki Page.

Quantidade
Sem Stock


DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

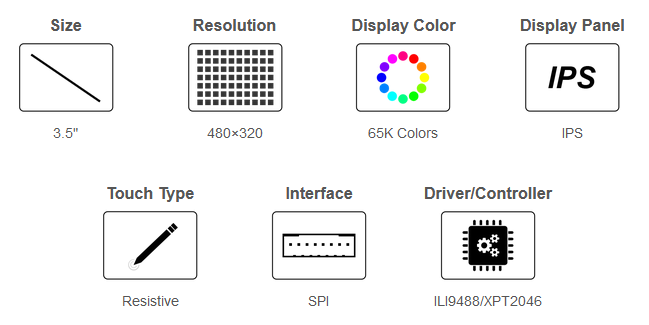

Features at a glance

  1. 480×320 resolution, IPS screen, 65K colors, clear and colorful displaying effect

  2. Dedicated touch controller, bringing more smooth touching effect than AD-controlled solutions

  3. MicroSD card slot for storing images and direct displaying them easily

  4. Programmable backlight control, power saving

  5. Comes with development resources and manual (Raspberry Pi Pico C/C++ and MicroPython examples)



Specifications

Operating voltage

5V

Resolution

480×320 pixels

Communication Interface

SPI

Display size

73.44 × 48.96 mm

Display Panel

IPS

Pixel size

0.153 × 0.153 mm

Driver

ILI9488

Dimensions

86.00 × 57.20 mm

Touch Controller

XPT2046







Raspberry Pi Pico header compatibility

onboard female pin header for direct attaching to Raspberry Pi Pico


Raspberry Pi Pico is NOT included.




What's On Board


  1. Rapsberry Pi Pico header

  2. CAT6219
    LCD backlight power chip

  3. RT9193-33
    3.3V linear voltage regulator

  4. Pico reset button

  5. MicroSD card slot

  1. XPT2046
    resistive touch controller

  2. 74HC4040
    counter chip, for clock frequency division

  3. 74HC04D
    inverter chip

  4. 74HC4094
    serial data to parallel data converter




Pinout definition


Outline dimensions
