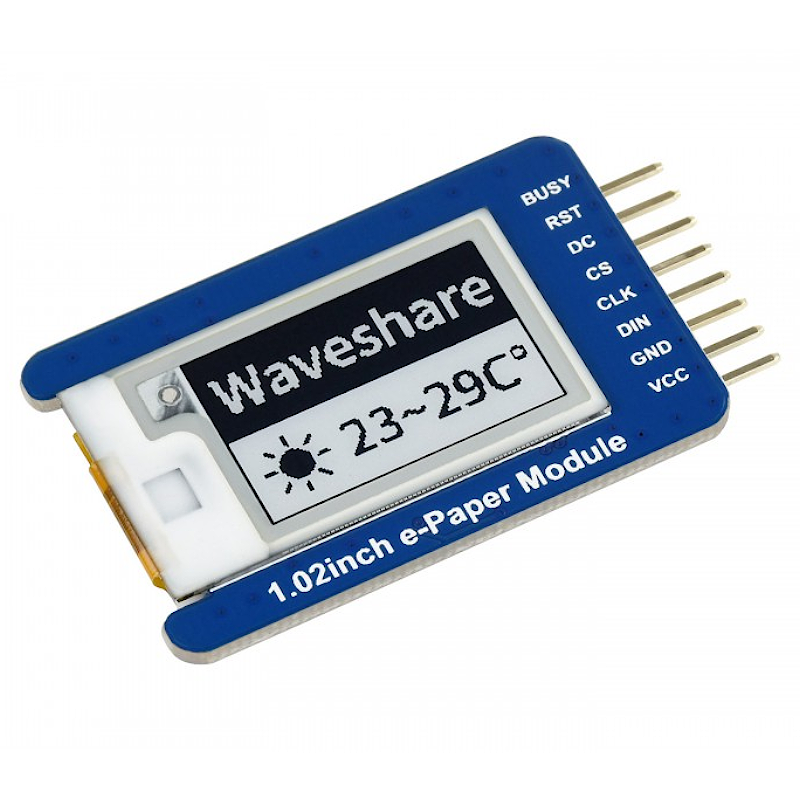

Módulo Display E-Ink 1.02inch 128×80 com cores preto e branco - Waveshare 17575
Este é um módulo de ecrã E-Ink, 1,02 polegadas, resolução 128×80, com controlador incorporado, que pode cominar através da interface SPI, suporta atualização parcial.
Devido às suas várias vantagens, tais como o consumo bastante baixo de energia, o amplo ângulo de visão e etc, este pequeno display é a escolha ideal para aplicações como etiquetas de prateleiras, instrumentos industriais, etc.
DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL
Se tiver alguma dúvida neste produto não hesite em contactar-nos.
*Atenção: as imagens são meramente ilustrativas.
Overview
This is an E-Ink display module, 1.02inch, 128×80 resolution, with embedded controller, communicating via SPI interface, supports partial refresh.
Due to the advantages like ultra low power consumption, wide viewing angle, clear display without electricity, it is an ideal choice for applications such as shelf label, industrial instrument, and so on.
Features
-
No backlight, keeps displaying last content for a long time even when power down
-
Ultra low power consumption, basically power is only required for refreshing
-
SPI control interface, for working with host boards such as Raspberry Pi/Jetson Nano/Arduino/Nucleo
-
Onboard voltage translator, compatible with 3.3V/5V MCUs
-
Comes with development resources and manual (examples for Raspberry Pi/Jetson Nano/Arduino/STM32)
Specifications
-
Operating voltage: 3.3V / 5V
-
Interface: 3-wire SPI, 4-wire SPI
-
Outline dimension: 42mm × 27mm
-
Display size: 21.76mm × 14mm
-
Dot pitch: 0.175 × 0.17
-
Resolution: 128 × 80
-
Display color: black, white
-
Grey scale: 2
-
Full refresh time: 2s
-
Refresh power: 26.4mW(typ.)
-
Standby power: <0.017mW
-
Viewing angle: >170°
Interface
SYMBOL |
DESCRIPTION |
---|---|
VCC |
3.3V / 5V power input |
GND |
Ground |
DIN |
SPI MOSI pin |
CLK |
SPI SCK pin |
CS |
SPI chip selection, low active |
DC |
Data/Command selection (high for data, low for command) |
RST |
External reset, low active |
BUSY |
Busy status output, low active |
Dimensions
Development Resources
Wiki : www.waveshare.com/wiki/1.02inch_e-Paper_Module
Package Content
Weight: 0.012 kg
-
1.02inch e-Paper Module x1
-
8PIN squid wire x2
