Temporizador Programável para Moedeiro

: MRE02002
38,90 €
preço com IVA incluído

Com este temporizador programável, poderá accionar um relé durante um tempo pré definido. Poderá associar até 6 tipos de moedas com tempos diferentes. Sempre que introduzir uma nova moeda o tempo dessa moeda é somado ao tempo que dispõe.

Alimentação 12Vdc e Relé com capacidade até 15A.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

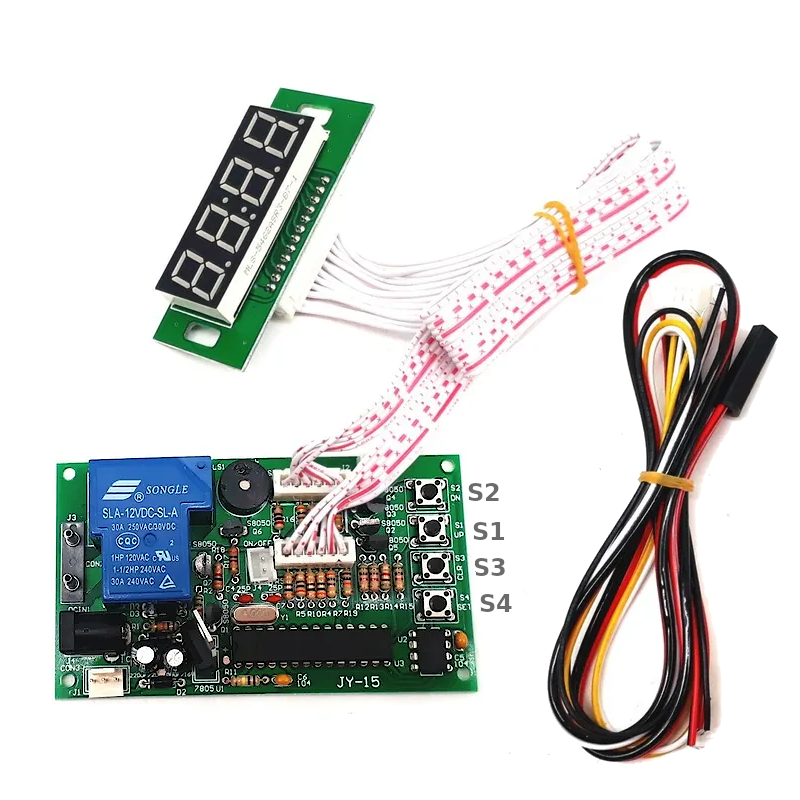

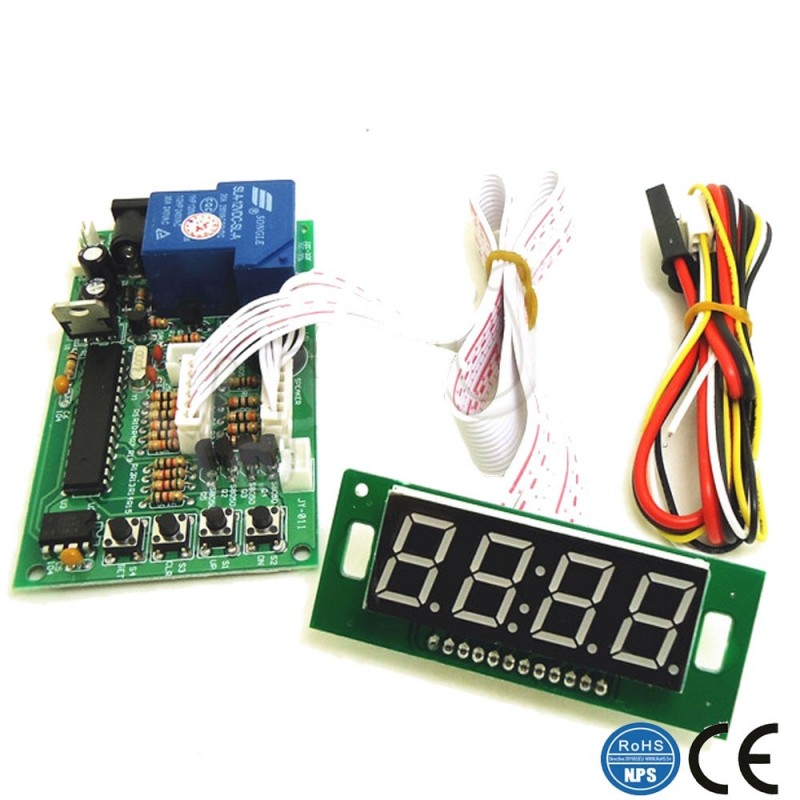

Placa de Controlo de Temporizador com Validador de Moedas

Aceita até 6 tipos de moedas diferentes


Especificações Técnicas

Tensão de entrada: DC +12V

Modo de espera (standby):

  • O visor mostra: 00:00
  • Saída de relé: Normalmente Aberta (NO – Normally Open)

Acumulação de tempo:

  • ✅ Sim – adiciona tempo automaticamente se receber mais sinais enquanto o temporizador estiver em contagem decrescente

Carga máxima suportada: 15A

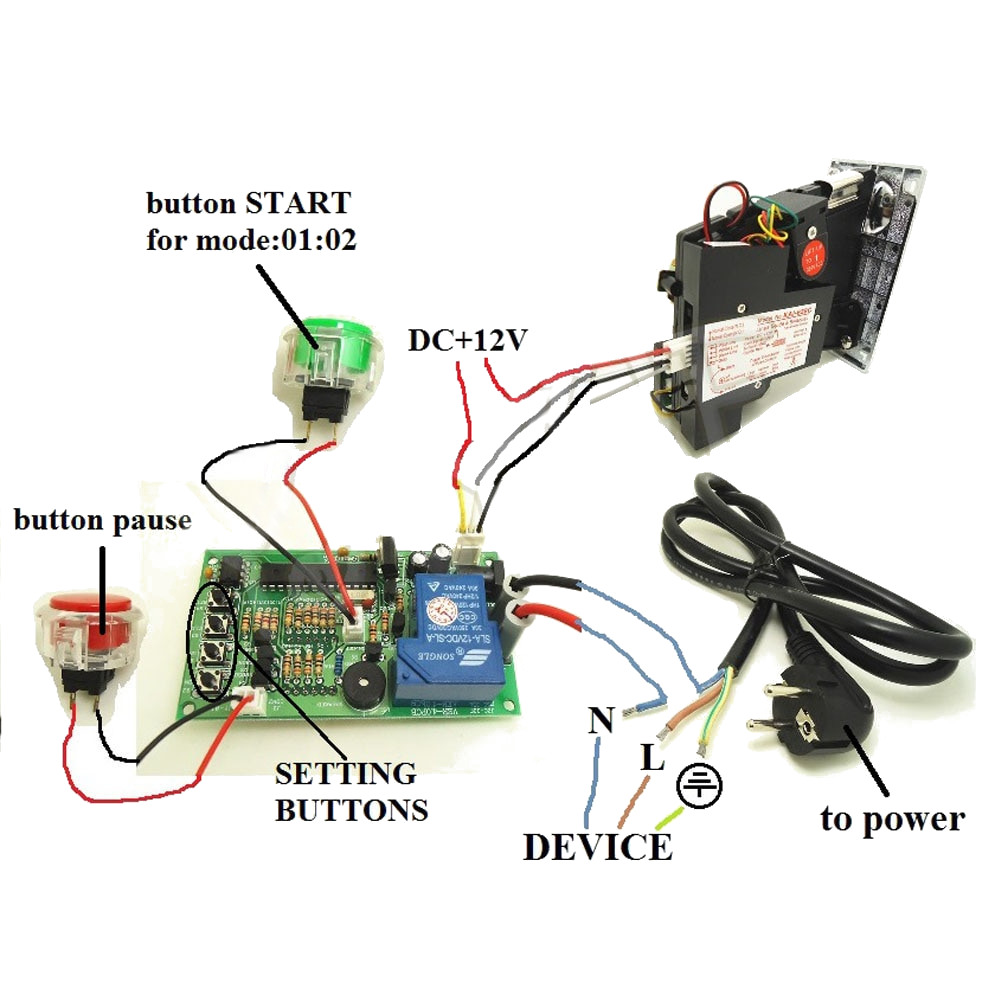

Esquema

Como funciona?
Modo 1: O tempo começa a contar após receber sinais → o visor mostra o tempo restante e fornece energia ao dispositivo → corta a energia quando o tempo termina.

Modo 2 (ligar um botão): O visor mostra o tempo restante após receber sinais → carregar no botão para iniciar → o tempo começa a contar e fornece energia ao dispositivo → corta a energia quando o tempo termina.

Pausa (ligar um botão): Carregar no botão de pausa: corta a energia durante a pausa, o visor mostra o tempo restante. Volta a fornecer energia após carregar novamente no botão de pausa.


Configuração:
Por favor, siga o CÓDIGO NO VISOR/TABELA e utilize os botões "S1" e "S2" para configurar os números.

QUANTIDADE DE SINAIS DE ENTRADA E TEMPO

  1. Carregue no botão "S4". O símbolo “B” pisca. Configure a QUANTIDADE DE SINAIS DE ENTRADA para ativar o dispositivo (01–50).

  2. Carregue no botão "S4", o símbolo “A” pisca. Configure o TEMPO (01–99).

  3. Carregue no botão "S4", o símbolo “B” pisca. Configure novamente o TEMPO (01–99).

  4. Carregue no botão "S4" 4 VEZES.

  5. Configure o TEMPO para o Som de Aviso.

  6. Carregue no botão "S4" para terminar.


Definição de Modo
Siga a tabela para configurar a função de operação:
Mantenha os botões "S1" e "S2" pressionados ao mesmo tempo durante 3 segundos para entrar nas DEFINIÇÕES DE MODO.
Utilize os botões "S1" e "S2" para configurar o número do CÓDIGO.
Carregue no botão "S4" para passar ao código seguinte.



CÓDIGO NO VISOR/TABELA

Função

Código em exibição

Descrição

A

B

Tempo de execução

01

01

O tempo termina sem pressionar o botão

02

O tempo termina ao pressionar o botão

Tipo de tempo

02

03

MINUTOS:SEGUNDOS

04

HORAS:MINUTOS

Memória

03

05

Sim: o tempo restante continua a contar após desligar e ligar novamente

06

Não: reinicia após desligar

De volta ao modo de espera

04

1-30

O utilizador não realiza nenhuma ação após pressionar botões ou receber sinais dentro do tempo definido

Padrão:
01-03: Utilizado normalmente
04: Não utilizar esta função




TEMPO EXTRA:
Adiciona tempo gratuitamente se os sinais de entrada atingirem a TAXA DEFINIDA enquanto o tempo está a decorrer.
Exemplo de Configuração:
Sinal de entrada para ativar o dispositivo: 01
Sinais de entrada para tempo extra: 03
Tempo extra: 02:10
Adiciona “02:10” gratuitamente se receber 3 sinais enquanto o tempo está a decorrer.

  1. Carregue no botão "S4" 4 VEZES. O símbolo “B” pisca. Configure a TAXA DE SINAIS DE ENTRADA.

  2. Carregue no botão "S4", o símbolo “A” pisca. Configure o TEMPO EXTRA.

  3. Carregue no botão "S4", o símbolo “B” pisca. Configure novamente o TEMPO EXTRA.

  4. Carregue no botão "S4" para terminar.

MRE02002
