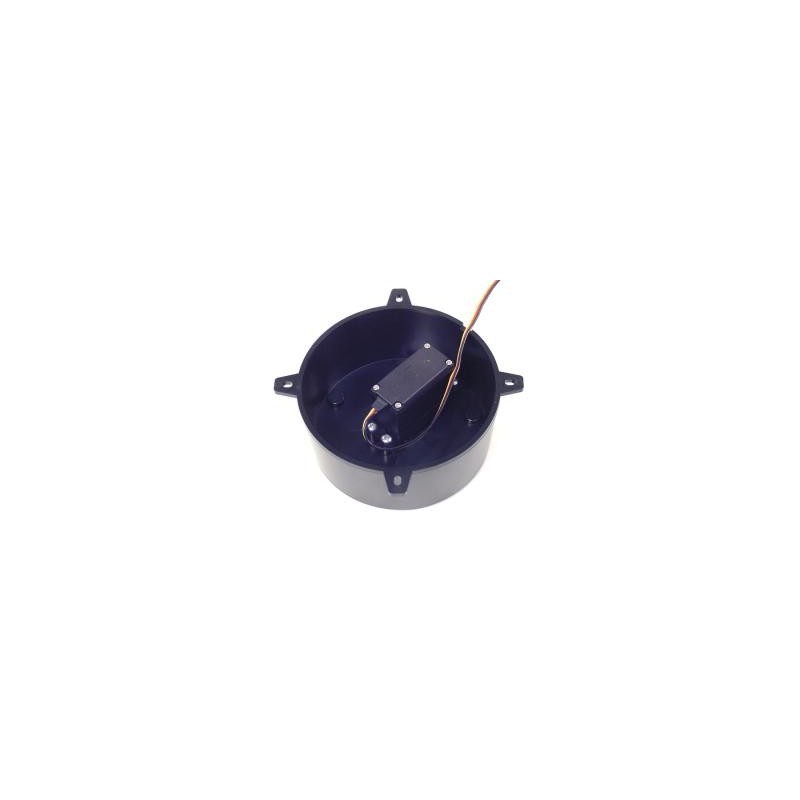

Kit de base rotativa com Servo HS-422 - ROB0034

:CME04012
36,51 €
preço com IVA incluído

Este é um kit de rotação pronto a usar (com servo incluído) perfeito para rotações de grandes pesos!

Quantidade

O kit de rotação para servos é a solução ideal para soluções que necessitem de fazer girar grandes pesos. A unidade giratória suporta facilmente 4,5 kg de peso. Tem cinco esferas de 6 milímetros para reduzir o atrito. É moldado por injeção de plástico ABS ultra forte. Permite a integração dos servos HS-422, HS-475, HS-485 e HS-645. Outros servos que possuem dimensões semelhantes também poderão ser utilizados, mas não foram testados. O kit não vem montado.



Especificações da unidade base

  • Diâmetro superior = 93,675 mm
  • Diâmetro inferior = 98,425 mm
  • Altura = 47,625 mm



Conteúdo do Kit

  • Unidade de Base (1 unidade)
  • Hitec Servo HS422 (1 unidade)



Guias de montagem

Guia de montagem (on-line) para a base giratória (exemplo de um projeto)



Servo HS-422

O servo HS-422 é um servo que "está no moda" devido à durabilidade e capacidade de ser facilmente modificado. Para aplicações robóticas baratas este é o servo perfeito. Ele pode ser facilmente modificado para aplicações rotativas desde que as suas dimensões sejam compatíveis com a unidade da base do kit. Simplesmente um grande servo por um grande preço.



Especificações do servo HS-422

  • Sistema de Controlo: largura de pulso de controle de 1500usec
  • Pulso necessário: Onde quadrada de 3 a 5 Vpp
  • Tensão de funcionamento: 4,8-6,0 Volts
  • Temperatura de Operação: -20 a 60 Graus Centígrados
  • Velocidade de operação (4.8V): 0.21sec/60° sem carga
  • Velocidade de operação (6.0V): 0.16sec/60° sem carga
  • Binário máximo (4.8V): 3.3kg.cm
  • Binário máximo (6.0V): 4.1kg.cm
  • Modificável 360: Sim
  • Direção: Pulso / 1500 a 1900 usec
  • Consumo de corrente (4.8V): 8mA/vazio e 150mA sm carga
  • Consumo de corrente (6.0V): 8.8mA/vazio e 180mA sem carga
  • Peso: 45,5 g



Download das especificação do servo HS-422 Servo Delux Standart aqui
