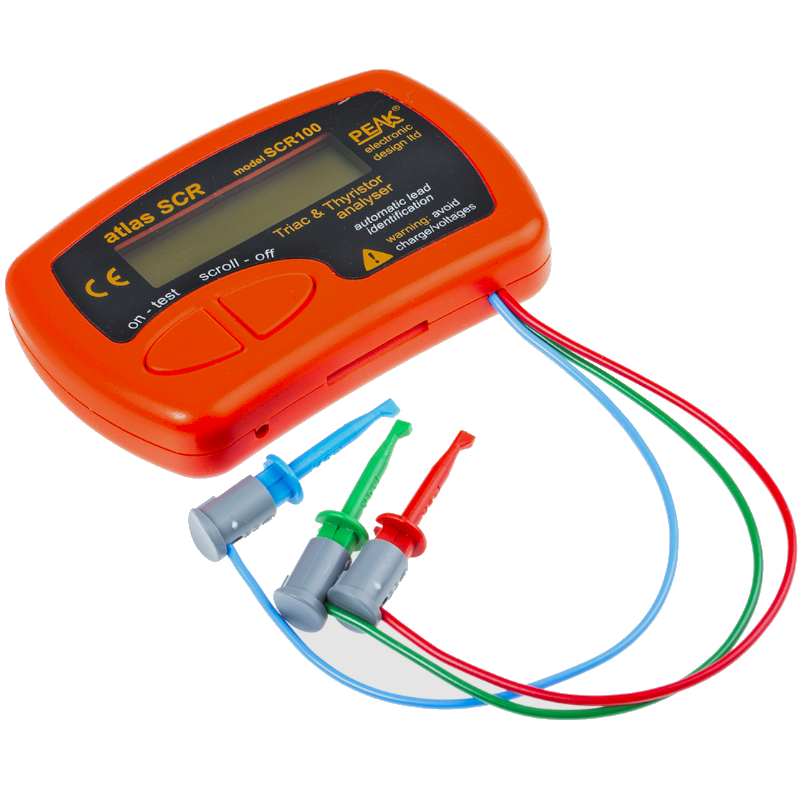

O Peak Atlas SCR100 é um instrumento de teste especializado para análise de tirístores (SCR) e TRIACs. Ao contrário dos multímetros convencionais, gera automaticamente as correntes e tensões necessárias para testar corretamente estes semicondutores.
O equipamento identifica automaticamente o tipo de componente, determina a configuração dos terminais (Gate, Anodo/Cátodo ou MT1/MT2), mede a tensão de gate e classifica a sensibilidade da gate, permitindo uma rápida verificação do estado do componente.
Graças ao seu funcionamento totalmente automático e às pontas de teste universais, é ideal para técnicos de eletrónica, laboratórios, manutenção industrial e reparação de equipamentos eletrónicos.
Características
- Identificação automática de SCR e TRIAC
- Identificação automática dos terminais (pinout)
- Ligação das pontas de teste em qualquer ordem
- Medição da tensão de Gate
- Classificação automática da sensibilidade da Gate
- Geração automática das correntes de teste necessárias
- Display LCD alfanumérico retroiluminado
- Funcionamento simples e totalmente automático
- Alimentação através de uma pilha AAA
Especificações Técnicas
| Característica | Valor |
|---|
| Corrente máxima de teste |
100 mA |
| Tensão máxima de teste |
12 V |
| Corrente de teste da Gate |
100 µA a 90 mA |
| Corrente de manutenção (Hold Current) |
90 a 120 mA |
| Categorias de sensibilidade da Gate |
100 µA, 1 mA, 10 mA, 25 mA, 35 mA, 50 mA, 60 mA, 75 mA e 90 mA |
| Duração do impulso de teste |
< 0,2 ms |
| Alimentação |
1 × pilha AAA alcalina |
| Dimensões |
103 × 72 × 20 mm |
Conteúdo da embalagem
- Peak Atlas SCR100
- Pontas de teste universais (vermelha, verde e azul)
- Pilha AAA
- Manual de utilização
Aplicações
- Teste de tirístores (SCR)
- Teste de TRIACs
- Reparação de equipamentos eletrónicos
- Manutenção industrial
- Laboratórios de eletrónica
- Desenvolvimento eletrónico
- Ensino técnico
Vantagens
- Não necessita conhecer a pinagem do componente.
- Identificação totalmente automática.
- Testa componentes que exigem correntes superiores às disponíveis em multímetros comuns.
- Resultados rápidos e precisos.
- Equipamento compacto e portátil.
