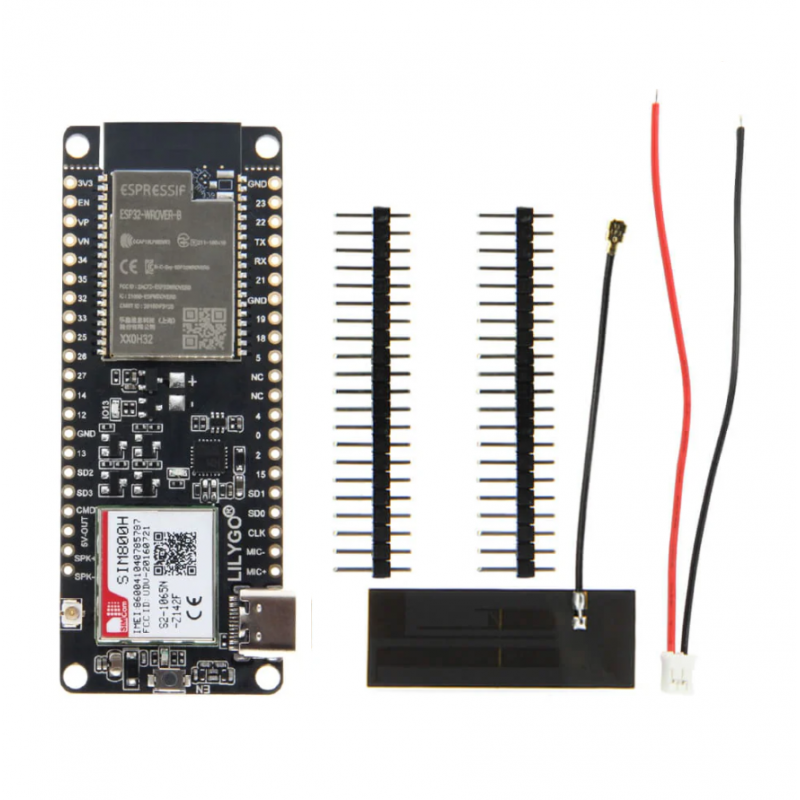

ESP32 c/ módulo GSM GPRS SIM800L

:PCO05099
24,31 €

E se juntássemos ao poderoso ESP32 um chip de comunicação GSM? Pois é foi o que fez a LILYGO! Numa única placa temos comunicações sem fios WiFi, Bluetooth 4.2, GSM e GPRS. Ideal para sistemas de aquisição de dados e enviar por WiFi para um servidor WEB, bem como enviar SMSs com alertas para o telemóvel.

Disponibiliza ainda comunicações i2c, SPI, UART TTL, entradas capacitivas (touch), ADCs, DAC e PWM.

As aplicações deste módulo são infindáveis. Com ligação direta para uma bateria de lítio 3.7Vdc, abre as portas a aplicações que precisam de liberdade de movimento ou que não tenham uma fonte de energia por perto.

O módulo GSM SIM800 permite ainda efetuar e receber chamadas, disponibilizando entrada para microfone. Já pensou fazer uma campainha ou intercomunicador que fizesse chamadas para o seu telemóvel? Basta arranjar um cartão nano SIM e com mais alguns componentes poderá implementar um projecto destes!

Para mais informação:
https://github.com/Xinyuan-LilyGO/LilyGo-T-Call-SIM800

Quantidade
Sem Stock


DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Product Description

Chipset ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
FLASH QSPI flash 4MB / PSRAM  8MB
SRAM  520 kB SRAM
Button Reset
USB to TTL CP2104
Modular interface UART、SPI、SDIO、I2C、PWM、TV PWM、I2S、ADC
On-board clock 40MHz crystal oscillator
Working voltage 2.7V-3.6V
Working current About 70mA
Sleep current About 1.1mA
SIM card Only supports Nano SIM card
Working temperature range -40℃ ~ +85℃
Size&Weight 78.83mm*28.92mm*8.06mm(11.77g)



Power Supply Specifications


Power Supply USB 5V/1A
Charging current 500mA
Battery 3.7V lithium battery
JST Connector 2Pin 1.25mm
USB Type-C



Wi-Fi


Standard FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC(esp32 chip)
Protocol 802.11 b/g/n(802.11n,speed up to150Mbps)A-MPDU and A-MSDU polymerization,support 0.4μS Protection interval
Frequency range 2.4GHz~2.5GHz(2400M~2483.5M)
Transmit Power 22dBm
Communication distance 300m



Bluetooth


Protocol Bluetooth v4.2BR/EDR and BLE standard
Radio frequency with -97dBm sensitivity NZIF receiver Class-1,Class-2&Class-3 emitter AFH
Audio frequency CVSD&SBC audio frequency



Software specification


Wi-Fi Mode Station/SoftAP/SoftAP+Station/P2P
Security mechanism WPA/WPA2/WPA2-Enterprise/WPS
Encryption Type  AES/RSA/ECC/SHA
Firmware upgrade UART download/OTA(Through network/host to download and write firmware)
Software Development Support cloud server development /SDK for user firmware development
Networking protocol IPv4、IPv6、SSL、TCP/UDP/HTTP/FTP/MQTT
User Configuration AT + Instruction set, cloud server, android/iOSapp
OS FreeRTOS



More Information:

https://github.com/Xinyuan-LilyGO/TTGO-T-Call

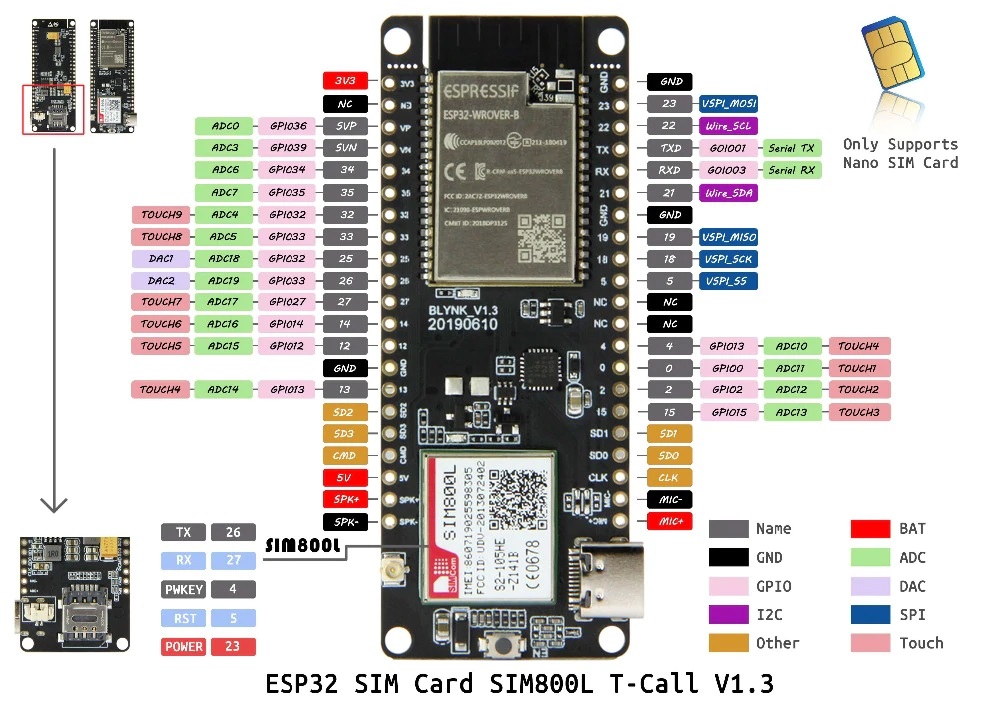

T-Call V1.3 Pin Diagram:

Connect the power supply, click to start, after start, click to reset, click twice to shut down.

Pinout

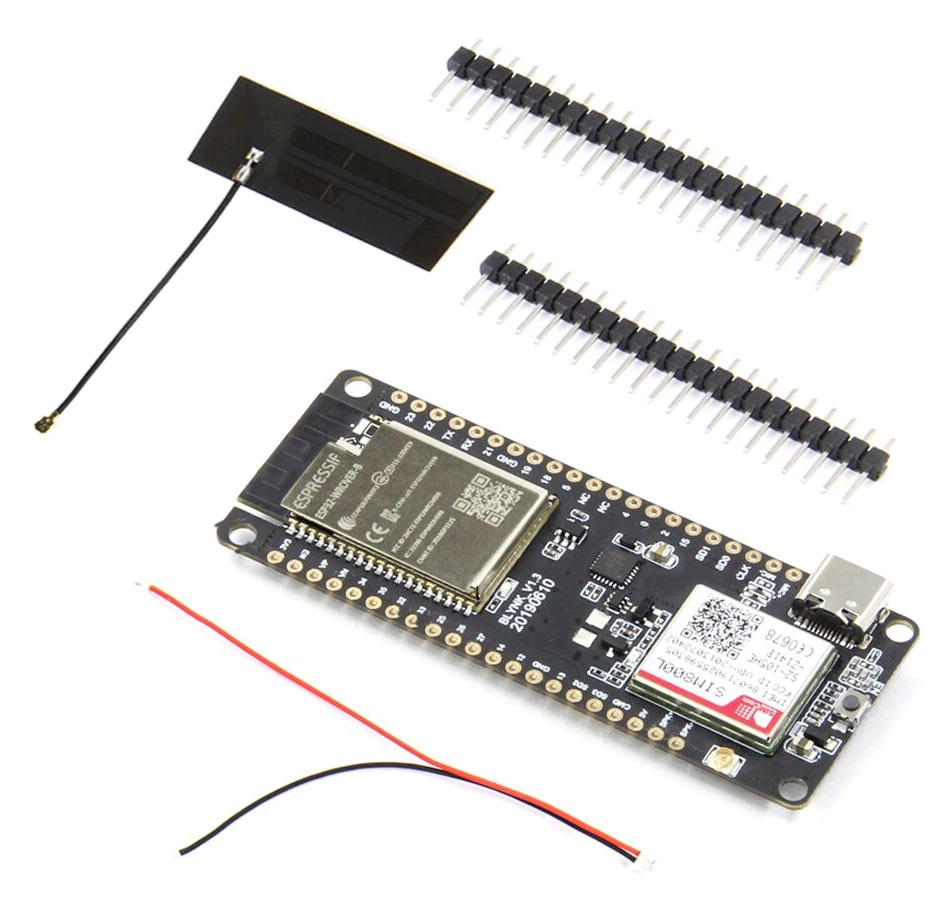

Packing List

  • 1x T-Call V1.3 module
  • 2x Header Pins
  • 1x SIM Antenna (7 cm)
  • 1x Power Cable
Packing List

PCO05099
