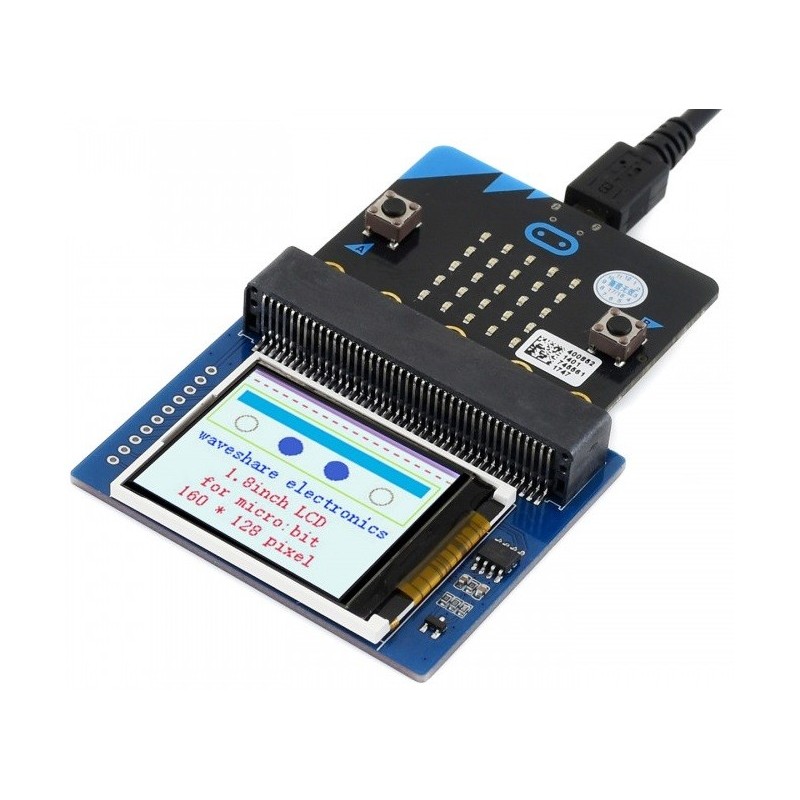

Módulo Display 1.8'' p/ micro:bit, 160x128 - WS
: PCO07018
16,10 €
Este é um módulo display colorido, projectado para o micro:bit BBC, 1,8 polegadas diagonal, 160x128 pixeis, capaz de exibir 65 mil cores.
Cansado da matriz de Led 5x5? Está na hora de obteres um pequeno monitor para o teu micro:bit, esta é a escolha ideal.
DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL
Se tiver alguma dúvida neste produto não hesite em contactar-nos.
*Atenção: as imagens são meramente ilustrativas.
Features
- micro:bit edge connector, directly pluggable
- Embedded driver ST7735S, supports 65K colors
- Onboard SRAM 23LC1024, used as display cache, no more out of memory
- SPI interface, takes up only a few IO pins
- Backlight adjustment via PWM
- Reserved solder pads for control interface, make it easy to connect with Arduino/Nucleo boards
- Comes with development resources (micro:bit graphical demo/user manual, etc.)
Specifications
- Driver: ST7735S
- Resolution: 160x128
- Display color: RGB, 65K colors
- Operating voltage: 3.3V
- Dimension: 61mm x 51.5mm
Pinouts
PIN | micro:bit PIN | DESCRIPTION |
---|---|---|
3V3 | 3V3 | Power |
GND | GND | Ground |
MISO | P14 | SPI data master input/slave output |
MOSI | P15 | SPI data master output/slave input |
SCK | P13 | SPI clock input |
LCD_CS | P16 | LCD chip selection |
RAM_CS | P2 | SRAM chip selection |
DC | P12 | LCD data/command |
RST | P8 | LCD reset |
BL | P1 | LCD backlight |
Dimensions
Development Resources
Wiki : www.waveshare.com/wiki/1.8inch_LCD_for_micro:bit
PACKAGE CONTENT
Weight: 0.025 kg
- 1.8inch LCD for micro:bit x1
