Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2
  • Placa de Expansão p/ Cubieboard1/2

Placa de Expansão p/ Para /2

:PCO03005
24,23 €
19,23 € Poupe 5,00 €
preço com IVA incluído

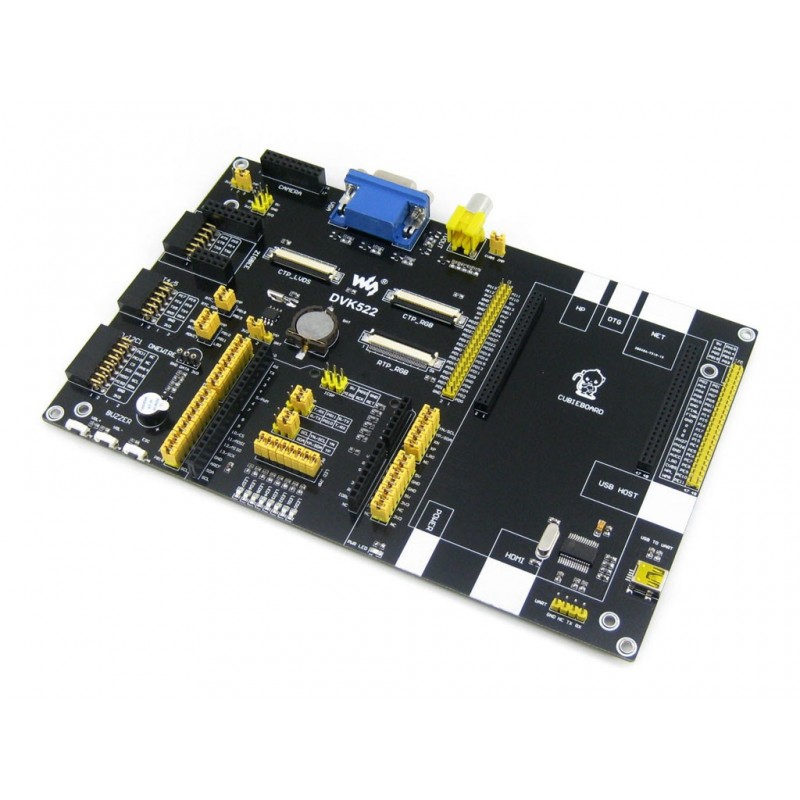

DVK522 é uma placa de expansão projetada para Cubieboard / Cubieboard2, integra vários componentes e interfaces para ligação de placas e acessórios externos. É ideal para avaliação e desenvolvimento Cubieboard.

Quantidade
Últimos artigos em stock

*Atenção: as imagens são meramente ilustrativas.

DESCRIÇÃO

Placa de expansão para Cubieboard, dispõe de vários interfaces e suporta Arduino.

Visão geral

DVK522 é uma placa de expansão projetada para Cubieboard / Cubieboard2, integra vários componentes e interfaces para conexão de placas de acessórios externos. É ideal para avaliação e desenvolvimento Cubieboard.


O que há na DVK522

placa de expansão Cubieboard no recurso da placa

  1. Socket para Cubieboard ou Cubieboard2
  2. Portas de expansão Cubieboard / Cubieboard2
  3. Interface tvout:  saída de vídeo CVBS, para conectar dispositivos de exibição como TV
  4. Interface VGA:  saída de vídeo VGA, para ligação a um monitor
  5. Interface para LCD RGB de 7 polegadas capacitivo sensível ao toque:  para ligar LCD com interface RGB
  6. Interface para LCD LVDS de 7 polegadas capacitivo densível ao toque:  para ligar LCD com uma interface LVDS
  7. Interface para LCD RGB de 7 polegadas capacitivo sensível ao toque:  para ligar LCD com interface RGB
  8. Interface da câmera:  para a conexão de módulos de câmera como OV7670
  9. Conector ZIGBEE:  para a conexão de módulos ZigBee como Core2530, Compatível também com ZB501
  10. Interface UART:  Para ligar facilmente módulos UART como RS485 Board (3.3V), módulo de GPS, etc.
  11. Interface ONE Wire Bus:  Para ligação de dispositivos ONE-Wire (TO-92 do pacote), tais como o sensor de temperatura (DS18B20), chip com número de série electrónico (DS2401), etc.
  12. Interface / I2C1 SPI0:  conecta facilmente aos módulos SPI ou I2C como MAG3110 Board, AT45DBXX Dataflash, etc.
  13. Conector Arduino:  para a conexão de placas Arduino compatíveis e / ou shields Arduino
  14. Interface UART (PL2303TA):  conecta ao UART0 de Cubieboard / Cubieboard2 para debug
  15. Interface USB:  USB TO UART (PL2303TA)
  16. Interface ICSP:  Arduino ICSP
  17. 5V / potência de entrada 3.3 V / saída:  normalmente usado como saída de potência, também para ligação à massa com outra placa do utilizador
  18. Cristal 12M:  para PL2303TA
  19. PL2303TA:  onboard USB TO UART conversor
  20. RTC bateria de backup:  bateria de 3.3V
  21. Cristal 32.768K:  para PCF8563
  22. PCF8563:  chip RTC
  23. buzzer
  24. Teclas AD:  3 botões de preção comuns no Android
  25. LEDs de usuário:  8 LEDs
  26. Indicador de energia
  27. tvout jumper
  28. CAMERA jumper de seleção da potência
  29. RTC jumper
  30. RTC jumper de seleção da potência
  31. Jumper para ONE-WIRE, buzzer, e canais analógicos
  32. Jumper para seleção do porto Arduino:  para facilmente controlar a conexão Arduino
  33. LEDs usuário
  34. jumper de seleção Arduino AD
    • shunt à direita: para ligação dos ADCs aos shields Arduino
    • shunt à esquerda: para ligação i2c aos shields Arduino
  35. jumper de seleção Arduino UART
    • shunt à direita: Para ligação da UART aos shields Arduino
    • shunt à esquerda: Para ligação da UART ao microcontrolador Arduino

Exemplos

PeriféricoInterfaceUbuntuDebian
LED I / O Y Y
Buzzer I / O Y Y
teclas AD EVENT3 Y Y
sensor de temperatura DS18B20 ONE-WIRE Y Y
RTC relógio de tempo real RTC1 Y Y
MAG3110 Board I2C1 Y Y
AT45DBXX DataFlash Board SPI0 Y Y
RS485 Board (3.3V) UART3 / UART4 Y Y
UART GPS UART3 Y Y
CSI CAMERA (OV7670) VIDEO1 Y Y
CAMERA USB VIDEO0 Y Y
WIFI USB WLAN0 Y Y

Recursos de desenvolvimento



Data TypesDescriptionDownload
Documentations User Manual
Developing Product
Burning Firmware
Porting Kernel
Porting Drivers
LiveSuit-User-Guide-EN
Schematics DVK522
Image Ubuntu
Debian
Android
Source Code Source Code
Software   LiveSuitePack
LiveSuitV305_For_Linux32
LiveSuitV305_For_Linux64
putty
PL2303_Prolific_DriverInstaller_v1.8.0
HPUSBDisk
Win32DiskImager
ultra-serial-port-monitor

Wiki: www.waveshare.com/wiki/DVK522

Conteudo da Embalagem

  1. DVK522 x1
  2. USB type A plug to mini-B plug cable x 1
  3. 4-pin 2-pin wires pack x 1
  4. 7inch LCD screws pack x 1
1234
PCO03005
