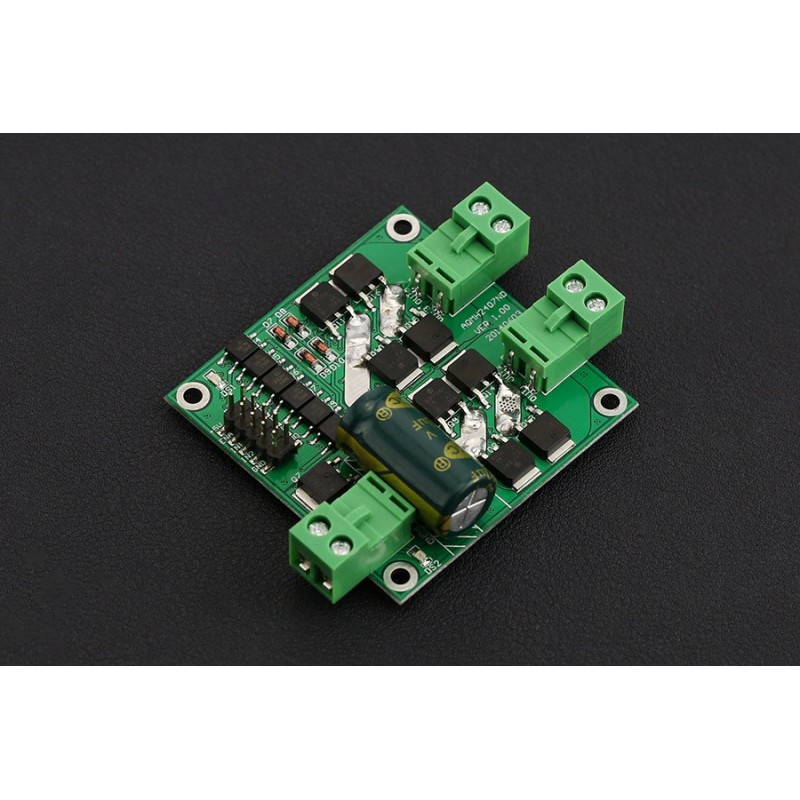

Driver para 2 Motores DC até 7A por canal - DRI0041

:MOT01032
19,43 €

Esta é uma driver de motores DC ultra pequena expecifica para alguns projetos com espaço limitado. O sistema UVLO (Under Voltage Latch-Out) fornece uma proteção segura para o seu sistema.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

It is very considerate to own an Photo Coupler isolation for all the signals in case of that the motor's Reverse Current would interfere the control signals. Besides all, all the interfaces includes ESD (electro-static discharge) protection.





2x7A DC Motor Driver Arduino Connection - DFRobot


Board Overview

DFR0041 overall.png

Num Label Description
1 9 - 24V Power Supply, +
2 PGND Power Supply, GND
3 OUT1 Motor1_+
4 OUT2 Motor1_- 　
5 OUT3 Motor2_+
6 OUT4 Motor2_-
7 ENA Motor1 PWM
8 IN1 Motor1 control signal
9 IN2 Motor1 control signal
10 ENB Motor2 PWM
11 IN3 Motor2 control signal
12 IN4 Motor2 control signal
13 +5V

Voltage Reference Input, +5V OR 3.3V

SPECIFICATION

  • Voltage supply: DC 7 ~ 24 V
  • Voltage supply limit: 6.5 ~ 27 V
  • Control signal Level (Compatible 3.3V/5V)
  • High: DC 3.0 ~ 6.5 V
  • Low: DC0 ~ 0.8 V
  • Output Channel: 2
  • Control signal current: 3 ~ 11 mA (Each route)
  • Maximum continuous operating current: 7 A
  • Peak current: 50 A
  • Speed control: PWM
  • Minimum valid Pulse Width: 5 us
  • Working Temperature: -25 ~ 85 °C
  • Mounting Hole: M3
  • Dimension (Length * Width * Height): 55 x 55(mm)/2.165 x 2.165(in)
  • Weight: 32g
