Kit de Eletrónica LED DIY - Coração (LEDS VERMELHOS)

:CEL03114
3,90 €
preço com IVA incluído

Este kit de eletrónica consiste numa placa em forma de coração que tu própio poderás soldar!

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Parameters:

Parameters Value
Name Heart shape led
Operating voltage DC 4-6V
Difficulty of welding machine Easy
Circuit board size 50.7*50.7mm
Packing weight 13g/kit
Light color RED

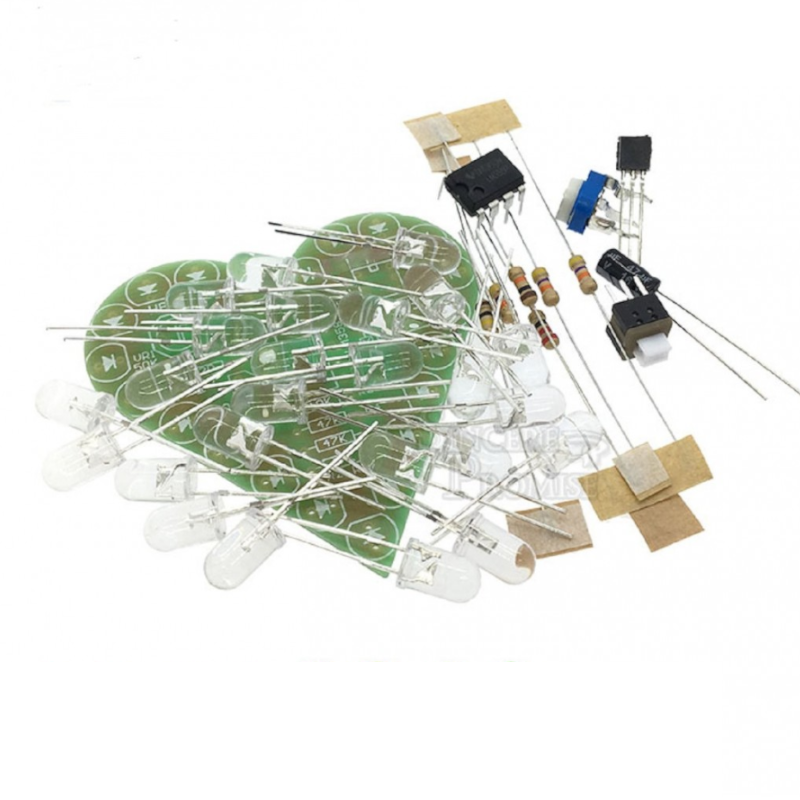

Component List:

NO. Name Parameter QTY
R5 RES 22R 1
R6 RES 10K 1
R1.R2.R4 RES 47K 3
R3 RES 100K 1
C1 E-CAP 47UF 1
VR1 ADJ-RES 50K 1
U1 IC LM358 1
S1 Power switch 6P 1
Q1 Triode S8050 1
LED1-LED22 LED 5mm 22
—— PCB HBL-22 1




Documentos: Tutorial


Heart Shape Red Flashing LED_12557_3.jpg

Heart Shape Red Flashing LED_12557_4.jpg

CEL03114
