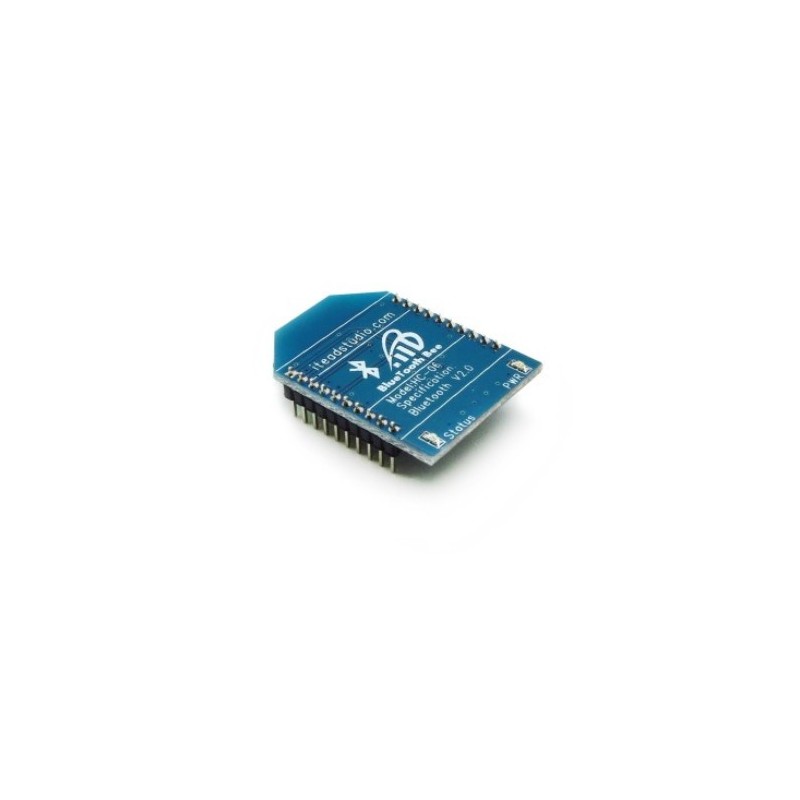

Bluetooth BTBee

BTBee é um módulo Bluetooth SPP fácil de usar compatível com os soquetes Xbee existentes destinado a configurar as comunicações série wireless com clareza.

O módulo Bluetooth de porta série HC-06  é totalmente qualificado para modulação a  3Mbps Bluetooth V2.0 + EDR (Enhanced Data Rate) com uma largura total de 2,4GHz do rádio transceptor e 'baseband'.  O Sistema Bluetooth CSR Bluecore 04-External está contido num único chip com tecnologia CMOS e com AFH (Adaptive Frequency Hopping Feature). O módulo possui dimensões reduzidas: 12.7mmx27mm.

Features

• Sensibilidade -80dBm
• Até +4dBm de potência de transmissão RF
• Modulação completa Bluetooth V2.0+EDR a 3Mbps
• Tensão de funcionamento de 3.3V, controlo I/O PIO de 1.8 a 3.6V
• Interface UART com baud rate programável
• Antena em PCB integrada
• Compatível com conectores Bee

Características de Software

• Baud rate por defeito: 38400, bits de dados:8, Stop bit:1,Paridade: sem paridade. Controlo de dados: tem.
• Baud rates suportados: 9600,19200,38400,57600,115200,230400,460800.
• Usa CTS e RTS para controlar a transmissão de dados.
• Quando um pulso ascendente é detetado no PIO0, o dispositivo será desconectado.
• Auto-conecta o último dispositivo com alimentação por defeito
• Permite conexão de dispositivos por correspondência (match) por defeito. PINCODE dpor defeito:1234.
• Auto-reconexão em 30 minutos quando está desconectado como resultado de perda de conexão por estar fora do alcance

Especificação
