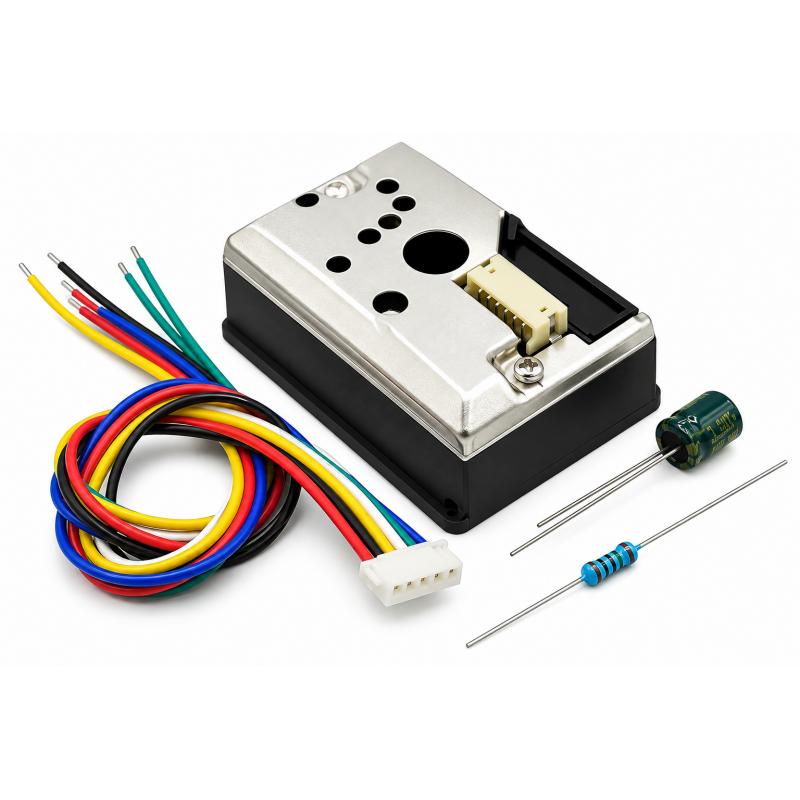

Sensor de Poeira (Qualidade do Ar) GP2Y1014AUOF

: SEN12022
9,90 €
preço com IVA incluído

Sensor óptico de poeiras, com LED infravermelho e fotodetector integrados, destinado à detecção de partículas suspensas no ar. Disponibiliza uma saída analógica proporcional à concentração de poeiras, sendo adequado para projectos de monitorização da qualidade do ar, purificadores, sistemas de climatização e aplicações com Arduino, ESP32 e outros microcontroladores.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.



O GP2Y1014AU0F é um sensor óptico de poeiras da Sharp que utiliza um LED infravermelho e um fotodetector para detectar partículas através da luz reflectida pelas partículas presentes no ar.

O sensor foi concebido para detectar poeiras e partículas finas, sendo particularmente adequado para aplicações de monitorização da qualidade do ar. O sinal produzido pelo fotodetector é processado internamente e disponibilizado através de uma saída de tensão analógica (Vo).

A versão GP2Y1014AU0F é uma versão de maior precisão dentro da família GP2Y10, apresentando uma sensibilidade especificada de 0,5 V / (0,1 mg/m³) e uma precisão de ±15%, segundo a documentação da Sharp.



Especificações técnicas

Modelo GP2Y1014AU0F
Tipo Sensor óptico de poeiras
Tecnologia Infravermelho
Elemento emissor LED infravermelho
Detector Fotodetector
Saída Analógica
Sensibilidade 0,5 V / (0,1 mg/m³)
Precisão da sensibilidade ±15%
Tensão de alimentação 4,5–5,5 V DC
Tensão nominal 5 V DC
Corrente típica 11 mA
Corrente máxima 20 mA
Temperatura de funcionamento -10 a +65 °C
Temperatura de armazenamento -20 a +80 °C
Dimensões 46,0 × 30,0 × 17,6 mm
Conector 6 pinos
Tipo de montagem Montagem em chassis
Saída de sinal Tensão analógica
Referência Sharp GP2Y1014AU0F
RoHS Sim

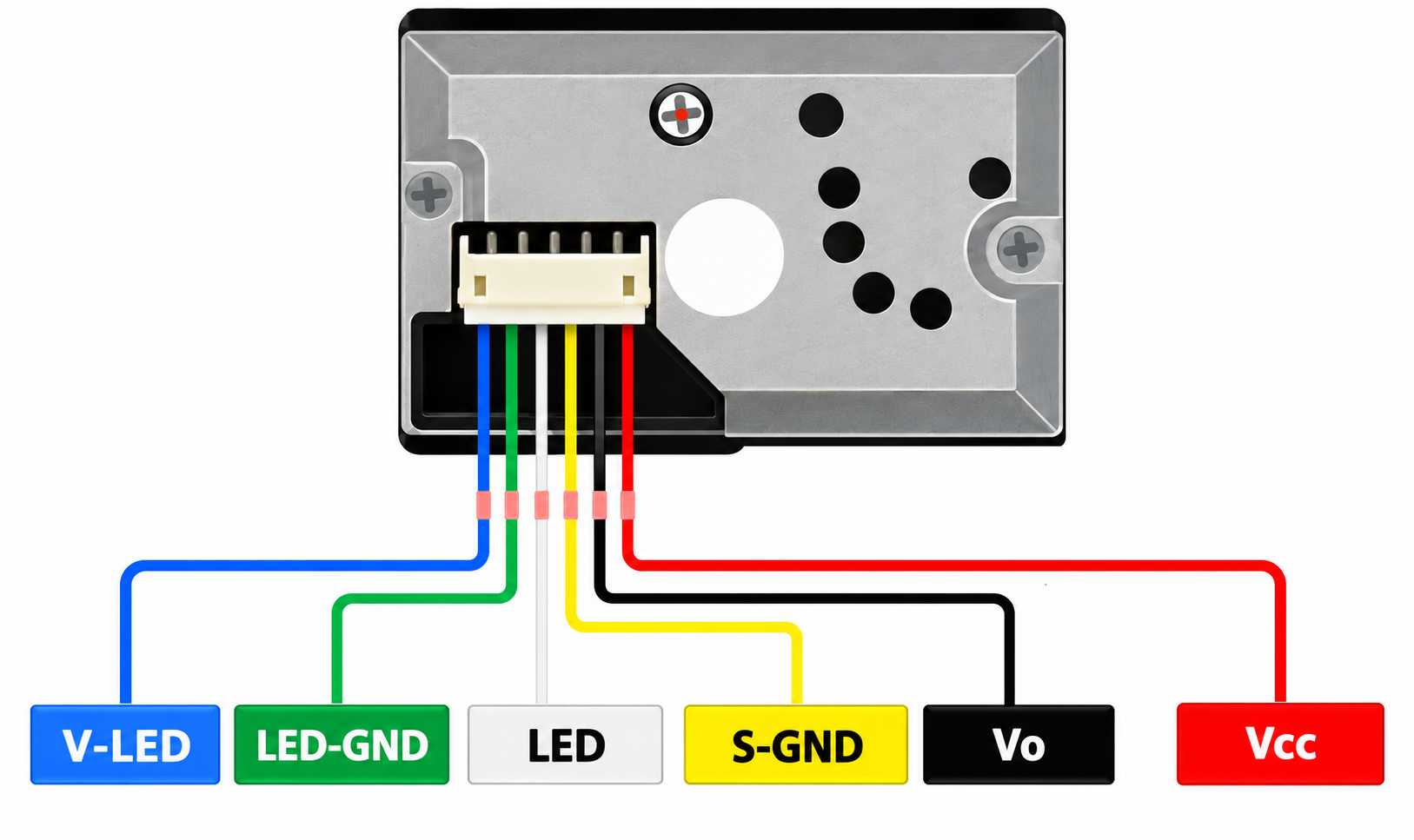

Pinout

O sensor possui um conector de 6 pinos. A documentação da Sharp identifica os pinos da seguinte forma:

PinoNomeFunção
1 V-LED Alimentação do LED IR
2 LED-GND Massa do LED
3 LED Controlo do LED
4 S-GND Massa do sensor
5 Vo Saída analógica
6 Vcc Alimentação do circuito
