Tutorial Bot'n Roll ONE A - Soldadura
Dicas para soldar com sucesso os componentes do Bot´n Roll ONE A! Resolução dos problemas de soldadura mais comuns!

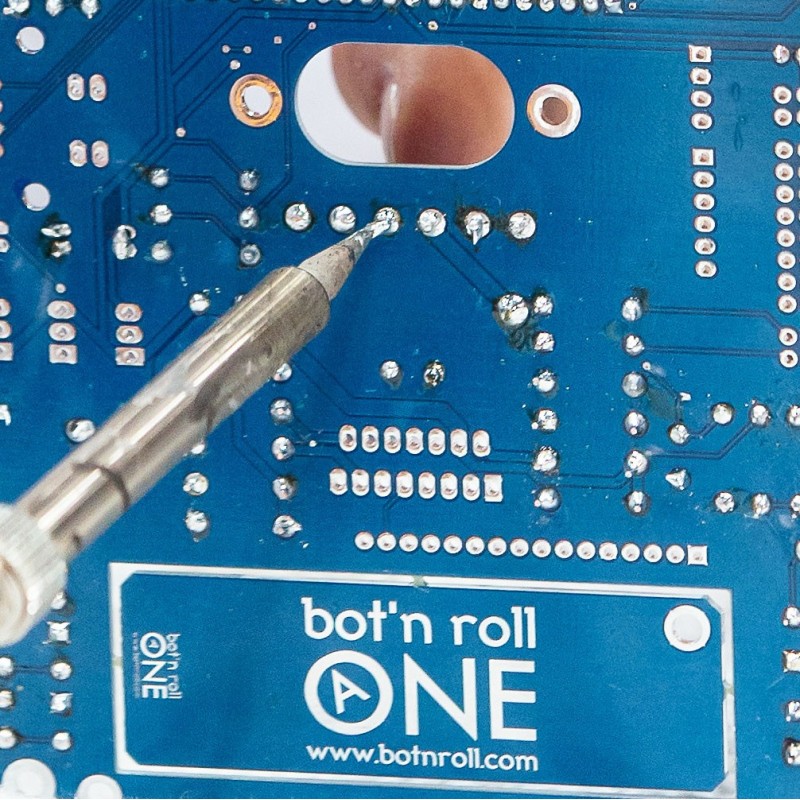

Para soldar componentes electrónicos numa placa de circuito impresso (PCB) é necessário que tenhas o material adequado e alguma destreza, no entanto é mais simples do que parece!
Material necessário:
- Ferro de soldar e suporte
- Fio de solda
- Esponja húmida
- Alicate de corte
- Aspirador de solda
Vê com atenção o video seguinte que mostra o processo de soldadura de alguns componentes do Bot´n Roll ONE A:
Notas Importantes:
Deves colocar solda em quantidade suficiente para preencher todo o pad, a área da placa à volta do "perno" do componente.

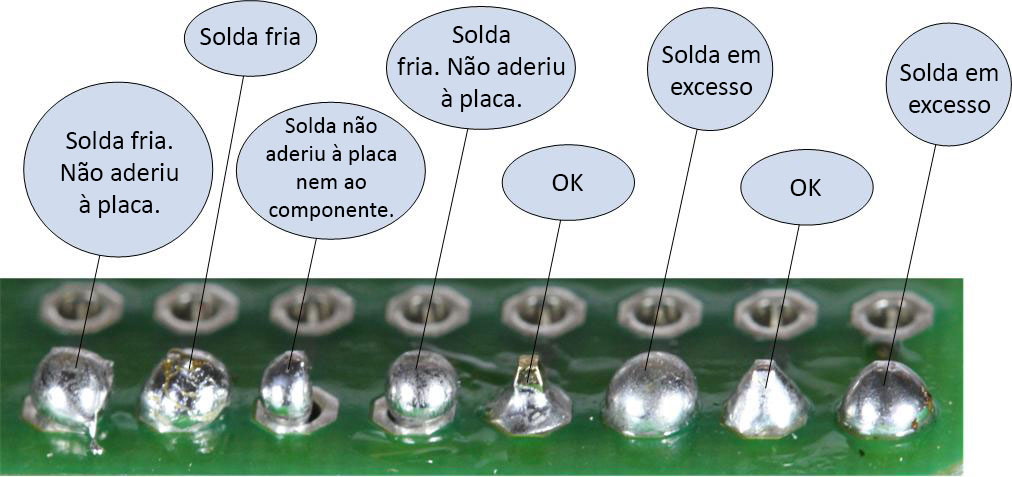

A quantidade de solda é a necessária para que obtenhas algo parecido com o que vês na imagem seguinte:
A solda deve unir o componente ao pad de forma eficaz e não devem ficar bolhas de ar no seu interior.
Para isto, depois da solda derreter e preencher todo o pad envolvendo o perno do componente, deves manter a soda líquida por mais 2 ou 3 segundos de forma a que o ar saia e consigas um contacto eléctrico perfeito!
A solda deverá ficar brilhante, e lisa... mas obviamente necessitas de solda de boa qualidade para que isto aconteça.
Limpa o ferro frequentemente para evitar que se acumulem resíduos na solda!
Problemas de soldadura mais comuns:
Os problemas encontrados mais frequentemente estão relacionados com temperatura insuficiente que resultam em deficiências no contacto eléctrico entre o componente e a placa.
Soldas frias e soldas que não aderem à placa:
Este tipo de problemas resolve-se aquecendo bem as soldas e adicionando mais solda sempre que necessário. Derreter a solda e manter o ferro mais 2 ou 3 segundos até que a solda preencha completamente o pad e só depois remover o ferro!
Nota que:
Soldar pads com ligação à massa da placa implica manter o ferro mais tempo na solda. O pad assinalado na figura acima tem ligação à massa! A massa é uma película de cobre que está conectada à tensão 0V da bateria e preenche toda a placa, como tal vai transmitir o calor do ferro pela àrea envolvente ao pad. É necessário assim mais tempo e calor para conseguir uma solda perfeita!
A temperatura ambiente influencia bastante processo de soldadura. Há diferenças significativas entre soldar no verão e no inverno, no inverno solda-se mais lentamente... é necessário manter o ferro na solda por mais tempo!
Solda em excesso:

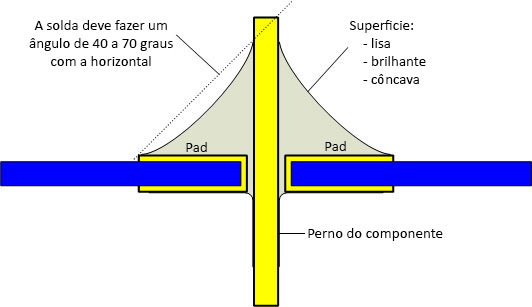

Quando é adicionada solda até formar uma bola e não uma superficie concava com angulo entre 40 e 70 graus da horizontal, estamos perante um caso de excesso de solda.
Quando dois pads têm excesso de solda e estão muito próximos podemos mesmo fundir os dois e causar um curto-circuito!
O excesso de solda resolve-se com o aspirador de solda!
Derreter a solda e aspirar como demonstrado nos segundos finais do video deste tutorial.
Pernos dos componentes muito compridos:
Os pernos compridos não são efectivamente um problema mas sim um risco potencial de ocorrencia de curto-circuitos que podem destruir a placa e causar um incêndio!
Cortar os pernos junto à solda usando um alicate de corte.
