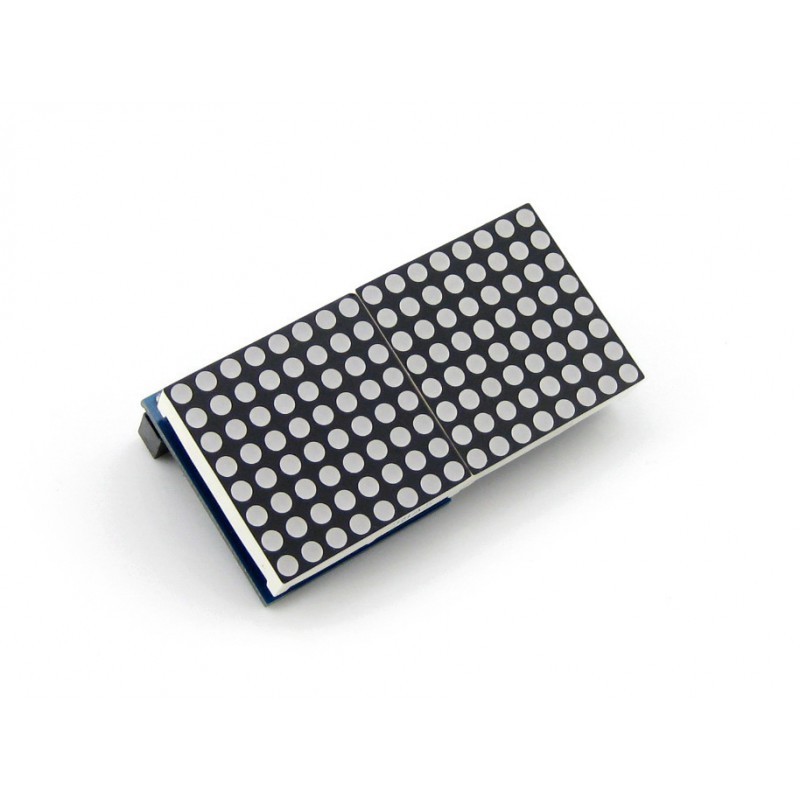

RPi LED Matrix - WS

: PCO01095
7,50 €
6,50 € Poupe 1,00 €
preço com IVA incluído

LED Matrix desenhada para a Raspberry Pi

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Features

  • Supports any revision of Raspberry Pi (directly-pluggable)
  • Driver : MAX7219
  • Matrix type : 8 × 8 common cathode LEDs
  • Color : red
  • Dimension : 64.3 × 35.0 × 26.5mm

Interface

PIN NO. SYMBOL DESCRIPTION
1, 17 3.3V power positive (3.3V input)
2, 4 5V power positive (5V input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 NC NC
6, 9, 14, 20, 25 GND ground
19 MOSI data input
23 SCK clock
24 CE0 chip selection

Downloads

Development resources:Image, schematic, dimension, software, etc.
Download: www.waveshare.com/wiki/RPi_LED_Matrix

PCO01095
