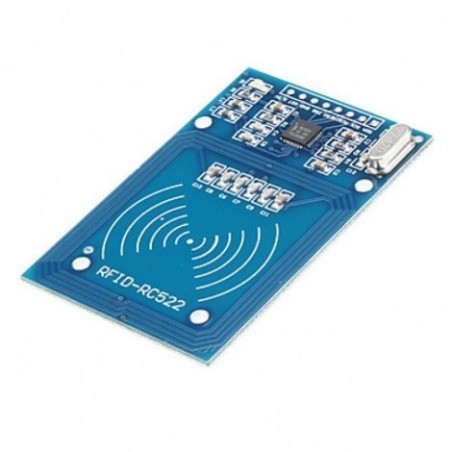

Módulo RFid RC522 13.56Mhz 6cm c/ tags S50

:COM05045
3,98 €
preço com IVA incluído

O Módulo RFID é baseado no chip MFRC522 e é utilizado na comunicação sem fios a uma radiofrequência de 13,56MHz

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

O Módulo RFID é baseado no chip MFRC522 e é utilizado na comunicação sem fios a uma frequência de 13,56MHz. Este chip, de baixo consumo e pequeno tamanho, permite ler e escrever sem contacto em cartões que seguem o padrão Mifare, muito utilizado no mercado.

Este Leitor RFID possui as ferramentas que precisa para um projeto de controlo de acesso ou sistemas de segurança a um óptimo preço e é perfeito para a integração com o Arduino.

As etiquetas RFID podem conter vários dados sobre o proprietário do cartão, como o nome e o endereço e, no caso de produtos, informações sobre o fornecedor e data de validade.

Especificações:

- Consumo: 13-26mA / DC 3.3V
- Consumo em Stand-By: 10-13mA / 3.3V
- Consumo em Sleep: - Pico de corrente: <30mA
- Frequência da operação: 13,56MHz
- Tipos de cartões suportados: Mifare1 S50, S70 Mifare1, Mifare UltraLight, Mifare Pro, Mifare Desfire
- Temperatura operacional: -20 a 80 graus Celsius
- Temperatura de armazenamento: -40 a 85 graus Celsius
- Taxa de transferência: 10 Mbit/s
- Dimensões: 8,5 x 5,5 x 1,0cm
- Peso: 21g

Este Kit inclui:

1 x Módulo Leitor RFID RC522;
1 x Cartão RFID 13,56Mhz;
1 x Tag Chaveiro RFID 13,56Mhz;
1 x Barra de pinos 1x8 lateral;
1 x Barra de pinos 1x8 frontal



Esquema de Ligação:

Ligações



// Programa : RFID - Controle de acesso / cancela

#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

Servo microservo9g;

#define SS_PIN 10
#define RST_PIN 9
// Definicoes pino modulo RC522
MFRC522 mfrc522(SS_PIN, RST_PIN);

// Leds indicadores acesso concedido ou negado
int led_concedido = 5;
int led_negado = 6;

char st[20];

void setup()
{
  pinMode(led_concedido, OUTPUT);
  pinMode(led_negado, OUTPUT);
  // Define que o servo esta ligado a porta digital 3
  microservo9g.attach(3);
  // Move o servo para a posicao inicial (cancela fechada)
  microservo9g.write(90);
  // Inicia a serial
  Serial.begin(9600);
  // Inicia  SPI bus
  SPI.begin();
  // Inicia MFRC522
  mfrc522.PCD_Init();
  // Mensagens iniciais no serial monitor
  Serial.println("Aproxime o seu cartao do leitor...");
  Serial.println();
}

void loop()
{
  // Aguarda a aproximacao do cartao
  if ( ! mfrc522.PICC_IsNewCardPresent())
  {
    return;
  }
  // Seleciona um dos cartoes
  if ( ! mfrc522.PICC_ReadCardSerial())
  {
    return;
  }
  // Mostra UID na serial
  Serial.print("UID da tag :");
  String conteudo= "";
  byte letra;
  for (byte i = 0; i < mfrc522.uid.size; i++)
  {
     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
     Serial.print(mfrc522.uid.uidByte[i], HEX);
     conteudo.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));
     conteudo.concat(String(mfrc522.uid.uidByte[i], HEX));
  }
  Serial.println();
  Serial.print("Mensagem : ");
  conteudo.toUpperCase();

  // Testa se o cartao1 foi lido
  if (conteudo.substring(1) == "D8 4B 12 22")
  {
    // Levanta a cancela e acende o led verde
    microservo9g.write(-90);
    digitalWrite(led_concedido, HIGH);
    Serial.println("Cartao1 - Acesso concedido!");
    Serial.println();
    delay(3000);
    microservo9g.write(90);
    digitalWrite(led_concedido, LOW);
    }

  // Testa se o cartao2 foi lido
  if (conteudo.substring(1) == "87 4B DC 8A")
  {
    Serial.println("Cartao2 - Acesso negado !!");
    Serial.println();
    // Pisca o led vermelho
    for (int i= 1; i<5 ; i++)
    {
      digitalWrite(led_negado, HIGH);
      delay(200);
      digitalWrite(led_negado, LOW);
      delay(200);
    }
  }
  delay(1000);
}
