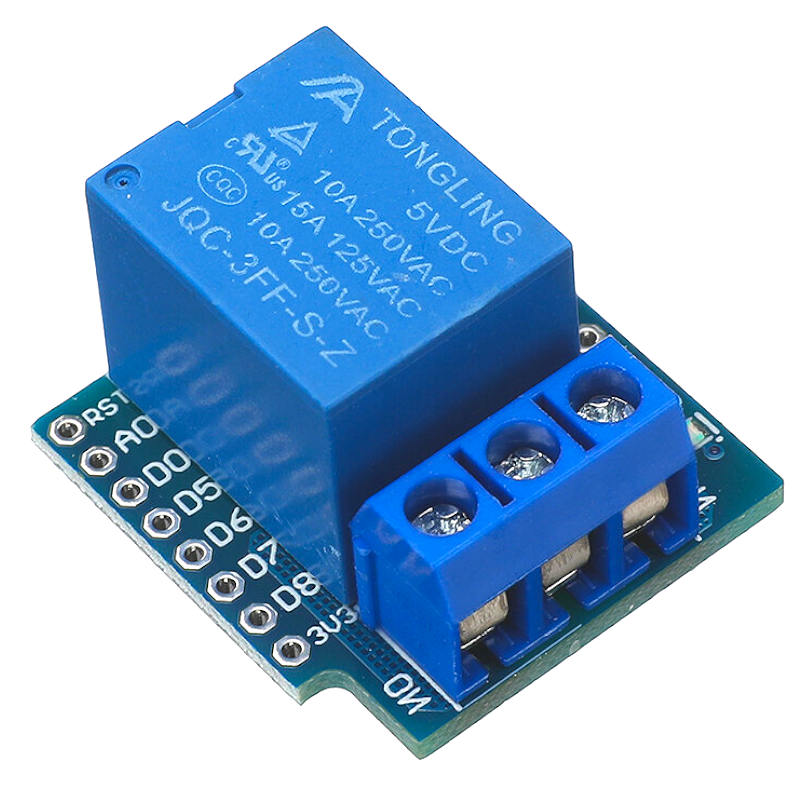

Wemos® D1 Mini Shield Relé 5V

: ARD03165
3,01 €
Este shield relé foi projetado para ser usado com as placas de desenvolvimento baseadas no WeMos mini e mini Pro ESP8266. Adicionar este shield à sua mini placa de desenvolvimento WeMos fornece a capacidade de alternar dispositivos de alta tensão ou alta potência a partir de um único pino digital.
Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Included with the shield is a set of header pins which can be optionally fitted (soldering required) to allow for the shield to be easily inserted and removed from the D1 mini.

Although this module is intended for use with the Wemos development boards it can of course also be used as a standalone relay module requiring a single 5V supply and one digital pin (5V & 3.3V compatible) to control it.



SPECIFICATIONS

  • Operating Voltage : 5V (Gets power from WeMOS D1 Mini Board)
  • Voltage and Current Rating: 10A @250VAC
  • Optical Isolation: No / Non Isolated
  • Relay Drive IO: D1
  • NO: 5A(250VAC/30VDC), 10A(125VAC), MAX:1250VA/150W
  • NC: 3A(250VAC/30VDC), MAX:750VA/90W
  • 7 configurable IO (Default: D1)

FEATURES

  • On board transistor relay driver
  • On board freewheeling diode for protection from relay coil inductive kick
  • LED Relay ON Indicator
