Shield 4 Relés c/ socket xbee

: ARD03023
16,10 €

DFR0144 - Shield com 4 relés + socket Xbee

Quantidade
Sem Stock


Descrição:

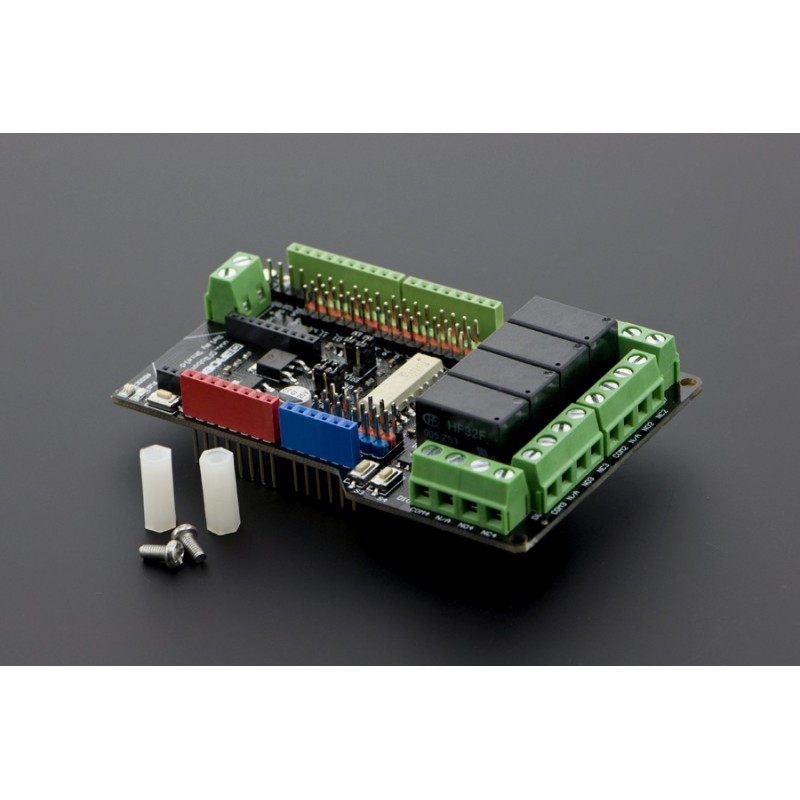

Este shield com 4 relés da DFRobot é ideal para controlar cargas (AC). Pode controlar cargas DC até 90W e cargas AC até 360VA. Encaixa directamente num Arduino UNO ou MEGA e os relés são controlados através de saídas digitais do Arduino. É necessária uma fonte de alimentação externa de 9Vdc para alimentar esta placa. Com o socket para Xbee, podemos implementar um controlo sem fios dos relés. Esta placa transforma o Arduino numa solução ideal para aplicações de domótica ou mesmo de robótica.

Especificações:

  • Compativel com Arduino Rev3
  • 4 botões de teste
  • LED para indicação de funcionamento do LED
  • Suporta controlo direto de módulos Xbee
  • Socket Xbee para comunicações sem fios
  • Seleccção dos pinos de IO para controlo digital (por defeito 2,7,8,10)
  • 6 canais analógicos e 13 canais digitais
  • Até 4 relés com accionamento por optoacoplador
  • Caracteristicas eléctricas do contacto: 3A AC 120V / DC 24V
  • Max tensão de comutação:  AC 240V / DC 60V
  • Max corrente de comutação: 5A
  • Max potência de comutação: AC 360VA / DC 90W
  • Vida elétrica (Min)  100,000 comutações
  • Vida mecânica (Min)  10,000,000 comutações
  • Normas de segurança (relé)  UL cUL TUV CQC
  • Tensão de funcionamento da bobina:  9VDC
  • Temperatura de Funcionamento:  -30℃ to +85℃
  • Húmidade Relativa de Funcionamento:  40% - 85%
  • Dimensões: 95x65mm



Conteúdo da Embalagem:

  • Shield Relé para Arduino (1 unidade)
  • Suportes de nylon com parafuso (2 unidades)
