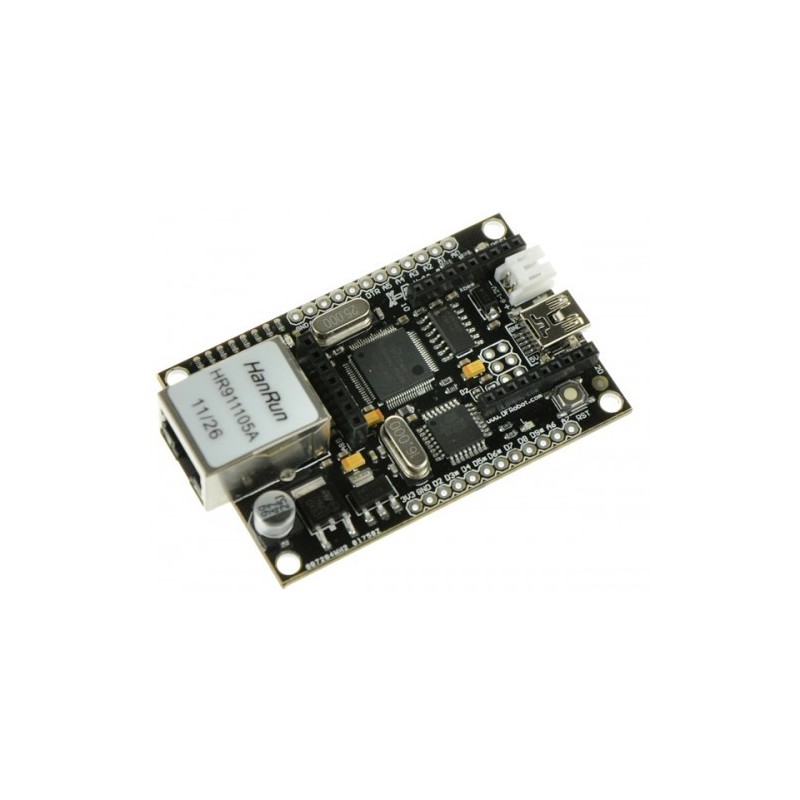

XBoard V2 - Compativel com Arduino - DFR0162
  • XBoard V2 - Compativel com Arduino - DFR0162
  • XBoard V2 - Compativel com Arduino - DFR0162
  • XBoard V2 - Compativel com Arduino - DFR0162
  • XBoard V2 - Compativel com Arduino - DFR0162

XBoard V2 - Arduino + Ethernet + wireless socket

: ARD02012
36,10 €
26,50 € Poupe 9,60 €
preço com IVA incluído

XBoard é baseada em Arduino, usa uma porta ethernet da WIZnet, um socket XBee, e um ATMega328. Com esta placa pode adicionar aos seus projectos comunicações Xbee (sem fios), bem como controlo através da Internet.

Quantidade

Esta é a versão 2.0 da Xboard. A principal melhoria reside na tensão de operação que agora é de 5Vdc, tornando-a assim compatível com a maioria dos sensores e com o protocolo I2C sem a necessidade de usar conversores de nível lógico.



A XBoard é a única placa Arduino que usa uma porta ethernet da WIZnet, um socket XBee, e um ATMega328. Com esta placa pode adicionar aos seus projectos comunicações Xbee (sem fios), bem como controlo através da Internet. É a placa ideal para qualquer tipo de aplicação em casa, bem como para aplicações de robótica. Os projectos possíveis com esta placa são infinitos!



Tem 8 entradas 8 Analógicas, 8 entradas/saídas digitais, das quais 4 com funcionalidade de PWM (marcadas com um asterisco). É compatível com todos os módulos Xbee e trás ainda um socket para integração de módulos RF APC220 ou módulos DF-Bluetooth. A XBoard pode ser programada através de um conversor FTDI (vendido separadamente) ou usando o conector ICSP. A alimentação é efectuada através de um conector Mini USB. Pode configurar um servidor WEB através do qual pode comunicar com outros Arduinos através de Xbee ou Bluetooth. Esta informação pode ser enviada para um web site ou postada no Twitter.



Uma das aplicações implementadas com esta placa consiste na abertura remota de uma porta através da Internet. Em caso de esquecimento do cartão RFid, podemos através do telemóvel aceder a uma página WEB e mediante um login e password terá acesso ao comando de abertura e fecho da porta. Está disponível um guia em inglês de como implementar este projecto pelas suas mãos, com todos os passos detalhados e todos os componentes necessários ao mesmo. Para fazer a programação desta placa através do IDE da Arduino é necessário um conversor FTDI (vendido separadamente).





Especificações:

  • Microcontrolador: Atmega328P (16Mhz - versão de baixo consumo)
  • Ethernet: WIZ5100
  • Arduino Uno bootloader
  • Tensão de Alimentação:5~12v
  • Tensão de Saída:5v/3.3v
  • Entradas/Saídas digitais: 8
  • Entradas Analógicas: 8
  • Amigo do Ambiente: Cumpre com a norma Rohs



Indicações dos LEDs:

  • PWR: indica que a placa e os shields estão alimentados
  • LINK: indica que tem ligação ethernet e caso esteja a piscar indica que está a receber ou a enviar dados
  • FULLD: indica que a ligação ethernet é full duplex
  • 100M: indica que a velocidade de ligação ethernet funciona 100Mb/s
  • RX: Pisca quando a placa recebe dados
  • TX: Pisca quando a placa envia dados
  • COLL: Pisca quando são detectadas colisões na comunicação Ethernet



Componentes Opcionais:



Nota: Usando Xbee da série 2, a x-board ficará com a possibilidade de comunicar e controlar atré 255 dispositivos sem fios. Caso contrário os outros módulos sem fios disponíveis apenas efectuaram comunicações ponto a ponto.



Conteúdo da Embalagem:

  • X-Board V2 (1 unidade)
