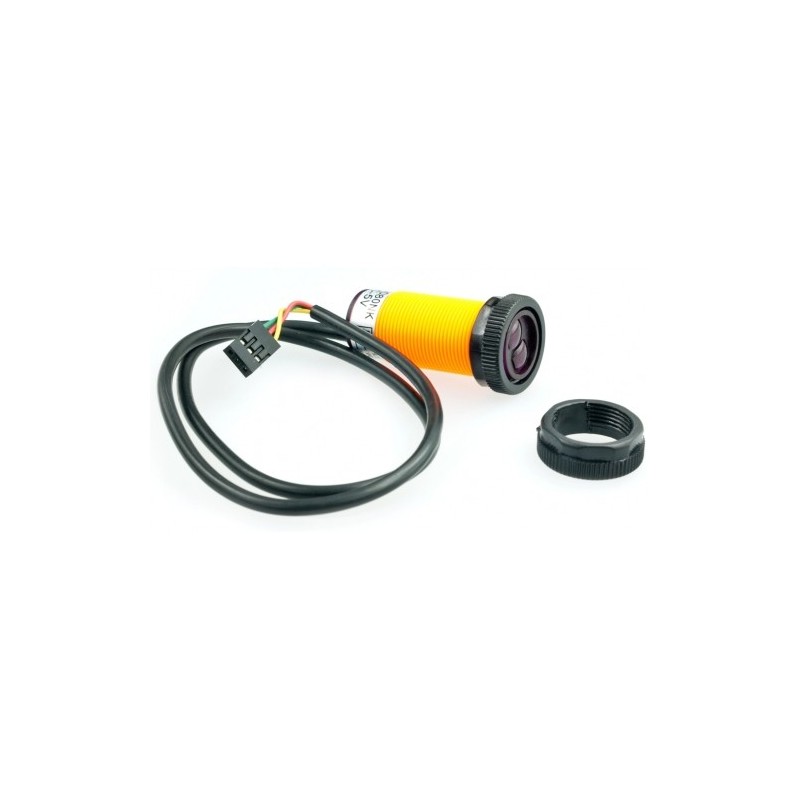

Sensor Infravermelhos ON/OFF ajustável - SEN0019

Descrição:

Este sensor de infravermelhos pode detectar objectos de 30mm até 800mm dependendo da cor do objecto. A distancia de detecção pode ser ajustada mediante um potenciómetro junto à entrada do cabo no sensor. Possui um LED para sinalização de detecção. É alimentado a 5Vdc e a saída é digital.

Para integrar facilmente este sensor no seu projecto pode usar o suporte disponível aqui.

Ligações:

Na imagem em baixo pode verificar as ligações:

G -> GND, 0V (verde)

V -> 5Vdc (vermelho)

S -> Sinal, Saída, 0V ou 5V (amarelo)

NOTA:

Ter muita atenção para não trocar a polaridade na alimentação, visto que se o fizer danificará definitivamente o sensor.

Documentos:
Por favor visite a wiki page para mais informações sobre este producto.
