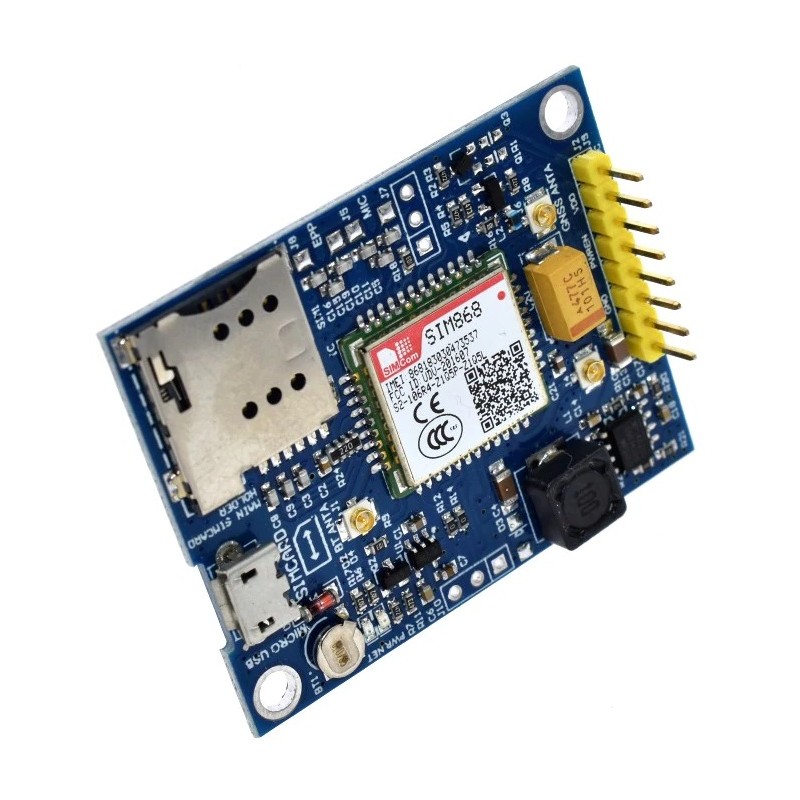

Módulo GSM GPRS + GPS GNSS SIM868

:COM06015
29,90 €
preço com IVA incluído

Na base deste módulo de comunicação está o chip SIM868 que integra GSM / GPRS (Quad-Band), GPS / GNSS para localização e Bluetooth para interligação com o telemóvel. Além das comunicações sem fios dispõe ainda de entradas digitais, ADCs, comunicação i2c e serie TTL. Com este módulo poderá implementar por exemplo um sistema de localização de objectos com recolha de dados de sensores e muito mais. Através da rede GSM poderá enviar esses dados para um servidor WEB ou até mesmo enviar mensagens SMS com a informação desejada.

A alimentação pode variar entre 5~18Vdc e necessita de pelo menos 1A quando alimentado a 5V.

Nos links seguintes encontrará vários documentos com aplicações deste módulo.
Datasheet SIM868
https://simcom.ee/documents/?dir=SIM868
https://simcom.ee/documents/?dir=SIM800x

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

SIM868 module is a complete Quad-Band GSM/GPRS module which combines GNSS technology for satellite navigation.

The compact design with LCC and LGA pads will significantly save both time and costs for customers to develop GNSS enabled applications. Featuring an industry-standard interface and GNSS function, it allows variable assets to be tracked seamlessly at any location and anytime with signal coverage.



General features

  • Quad-band 850/900/1800/1900MHz
  • GPRS multi-slot class 12/10
  • GPRS mobile station class B
  • Compliant to GSM phase 2/2+
    • Class 4 (2 W @ 850/900MHz)
    • Class 1 (1 W @ 1800/1900MHz)
  • Dimensions: 17.6*15.7*2.3mm
  • Weight: 1.5g
  • Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands)
  • Supply voltage range: 5~18Vdc
  • Low power consumption
  • Operation temperature:-40℃ ~85℃

Specifications for GPRS Data

  • GPRS class 12: max. 85.6 kbps (downlink/uplink)
  • PBCCH support
  • Coding schemes CS 1, 2, 3, 4
  • PPP-stack
  • USSD

Specifications for SMS via GSM/GPRS

  • Point to point MO and MT
  • SMS cell broadcast
  • Text and PDU mode

Software features

  • 0710 MUX protocol
  • Embedded TCP/UDP protocol
  • FTP/HTTP
  • MMS
  • POP3/SMTP
  • DTMF
  • Jamming Detection
  • Audio Record
  • SSL

Specification for GPS

  • Receiver type
    • 22 tracking /66 acquisition -channel
    • GPS L1 C/A code
  • Sensitivity
    • Tracking: -166 dBm
    • Cold starts : -148 dBm
  • Time-To-First-Fix
    • Cold starts: 29s (typ.)
    • Hot starts: <1s
    • Warm starts: 22s
  • Accuracy
    • Horizontal position : <2.5m CEP

Interfaces

  • 77 SMT pins including:
  • SIM Card Interfaces
    • SIM card: 3V/ 1.8V
  • Analog audio interface
  • RTC GNSS backup
  • I2C interface
  • USB interface
  • Serial interface
  • SD
  • GPIO
  • ADC
  • GSM Antenna pad
  • GNSS Antenna pad
  • Bluetooth Antenna pad

Downloads
