Temporizador com 5 relés - XH-M194

:MRE02001
20,28 €
preço com IVA incluído

Já imaginou controlar 5 dispositos eléctricos por um preço espectacular...

Sim é possivel... com esta placa consegue definir 5 horários distintos para cada saída de relé.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Descrição:

  • Temporizador com 5 relés
  • Modelo: XH-M194
  • Alimentação: AC/DC12V
  • Tipo de saída: Relé 250V/10A (Max)
  • Dimensões: 120 * 93 * 19 mm
  • Dimensão Display: 50 * 19 mm
  • Precisão temporizador: 1 min


Caracteristicas:

  • Este módulo permite controlar 5 relés independente (P1 ,P2 ,P3 ,P4 e P5)
  • O relé OUTPUT é um espelho de um outro relé (P1 ,P2 ,P3 ,P4 e P5), ou seja, estando apenas um destes relés ativos esta saída OUTPUT também fica ativa, quando todos os relés (P1 ,P2 ,P3 ,P4 e P5) está desligados esta saída OUTPUT volta aos estado desligado.
  • Cada relé possui uma saída normalmente aberta e uma saída normalmente fechada (SPDT)
  • Pode ser aplicado para controlo de motores, controlo de bombas de águas, electroválvulas do sistema de rega, controlo da caldeira, etc.
  • Possui 6 teclas para configuração da placa:
    • SELECT: selecção do menu
    • BACK: Retorno a menu anterior
    • LEFT/RIGHT: selecção da hora ou minutos para definição do horário
    • UP/DOWN: Navegação no menu ou selecção da horário (hora e minutos)




Procedimentos:

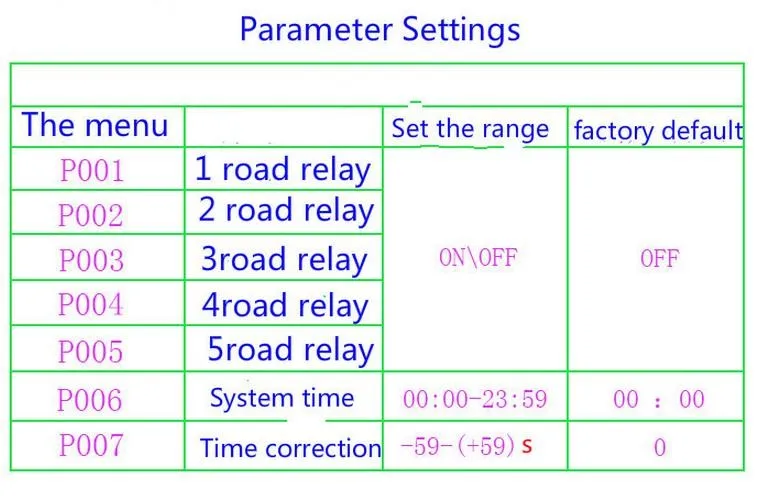

  • Na primeira utilização tem de configurar o relógio da placa, para isso tem de entrar no menu P006
    • Carregue no SELECT e de seguida utiliza a tecla UP até aparecer o menu P006, para entrar carregue em SELECT
    • De seguida utilize as teclas UP e DOWN para selecionar os minutos
    • Selecionado os minutos carregue na tecla LEFT para definir as horas, utilizando a tecla UP ou DOWN selecione a hora
    • Para validar o horário carregue no SELECT
  • Configuração do relé P1:
    1. Carregue no botão SELECT e aparece no display o menu P001
    2. Carregue novamente no SELECT e aperece o estado OFF
    3. Mude para o estado ON através do botão UP
    4. Carregue de seguida no SELECT e vai parecer o menu H1 e carregue novamente no SELECT
    5. Neste ponto vai definir o horário para o relé activar (H1) utilizado as teclas UP/DOWN e LEFT/RIGHT
    6. Estando definido o horário carregue no SELECT
    7. De seguida vamos definir o horário para desligar no menu H2 carregando na tecla BACK e depois na tecla UP.
    8. Carregue no SELECT para entrar no menu H2 e defina o horário.
    9. Estando definido o horário carregue novamente no SELECT.
    10. Volte ao menu inicial (relógio) carregando na tecla BACK.
  • Para configuração de outro relé use o mesmo procedimento efetuado acima entrando no menu P002,P003,P004 ou P005
  • O menu P007 permite fazer um ajuste no relógio da placa (segundos)
