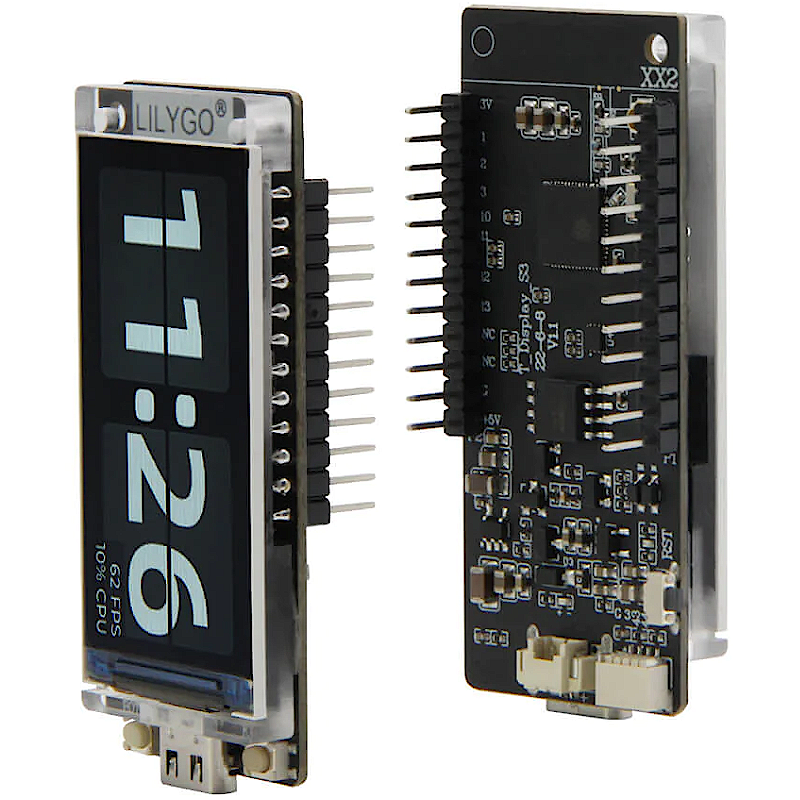

T-Display-S3 ESP32-S3 com Display 1.91in 170x320 (Pinos Soldados) - LILYGO® H577

: PCO05142
20,24 €

LILYGO® T-Display-S3 ESP32-S3 1,9 polegadas ST7789 com LCD

Placa de desenvolvimento de display WIFI

Bluetooth 5.0 Módulo sem fios

Resolução 170 * 320

Para complementar este produto e a sua proteção aconselhamos o seguinte produto: T-Display S3 Shell

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.



More info and updated documentation on LilyGo product page (T-Display-S3 [H577])



Note:

  • Compatible With ST7789.

Specifications



MCU ESP32-S3R8 Dual-core LX7 microprocessor
Wireless Connectivity Wi-Fi 802.11, BLE 5 + BT mesh
Programming Platform Arduino-ide、 Micropython
Flash 16MB
PSRAM 8MB
Bat voltage detection IO04
Onboard functions

Boot + Reset + IO14 Button +

JST-SH 1.0mm 4pin Connector
LCD 1.9" diagonal, Full-color TFT Display
Drive Chip ST7789V
Resolution 170(H)RGB x320(V) 8-Bit Parallel Interface
Working power supply 3.3v



Technology Support [Github]

If you need technical support please check the link to find more details.

T-Display-S3

T-Display-S3 Introduction

    The T-Display series has added a new member.

    It comes with the latest ESP32-S3 [Wi-Fi 802.11, BLE 5 + BT mesh].

    The screen has also been expanded from the original 1.14 inches to 1.9 inches, and an acrylic plate has been added to fix it.

    This will be the second LILYGO model Display with an acrylic plate fixed.

    The overall design continues the design of the T-Display series.

1. Pin Diagram

https://cdn.shopifycdn.net/s/files/1/0617/7190/7253/files/Lilygo-T-display_13.jpg

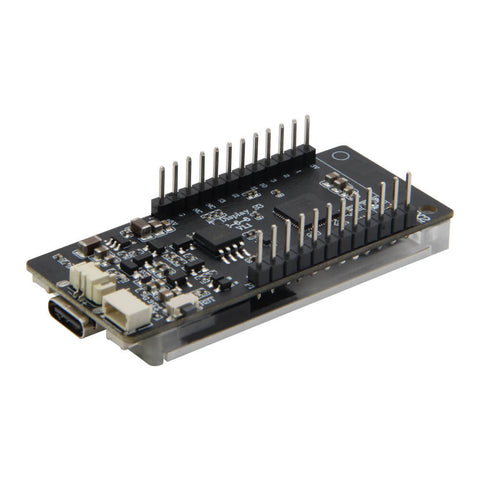

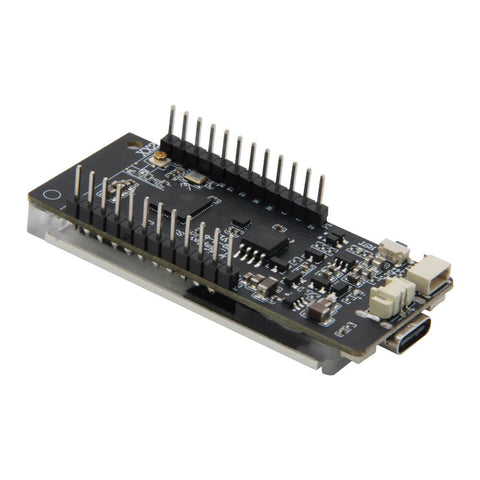

2. Appearance Details
