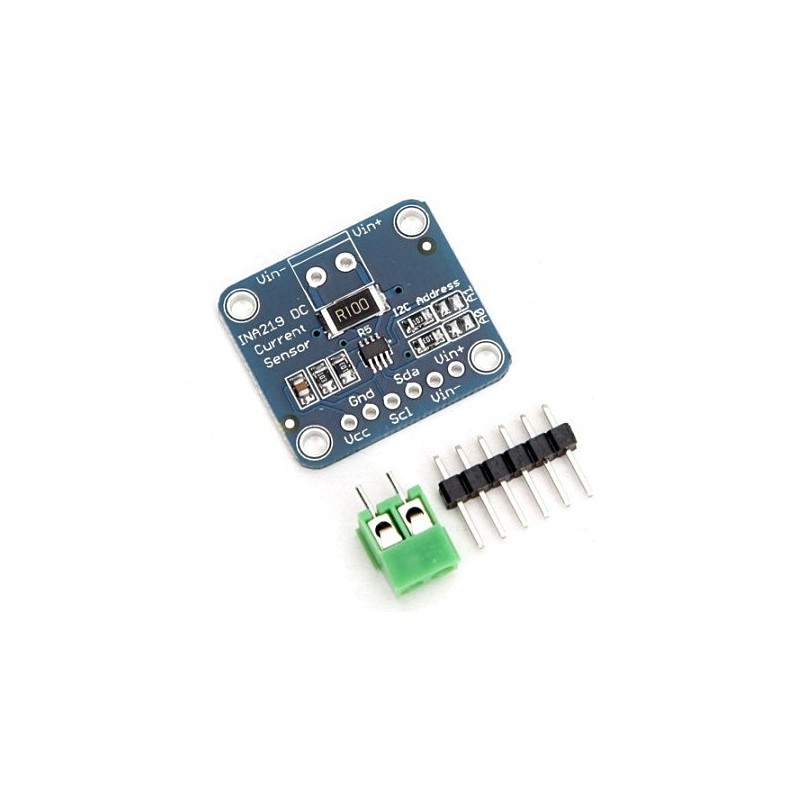

Módulo Sensor Corrente INA219 - 26V DC - 3,2A max

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Com este pequeno módulo resolverá todos os seus problemas de medição de energia. Em vez de usar dois multímetros, você só precisa usar este módulo com o chip INA219B e medir tanto a tensão como o consumo de corrente contínua, através do protocolo I2C com precisão de 1%.

Com este chip pode medir corrente, até + 26VDC, embora seja alimentado com 3 ou 5 VDC. Pode detectar voltagem baixa, que é ideal para rastrear a vida de uma bateria ou de painéis solares.

Um amplificador de precisão mede a tensão através da resistência de detecção de 0,1 ohm de 1%. Uma vez que a diferença de entrada máxima do amplificador é de ± 320 mV, isso significa que pode medir até ± 3,2 amperes. Com o ADC interno de 12 bits, a resolução do intervalo ± 3,2 A é de 0,8 mA. Com o ganho interno ajustado para o mínimo de DIV8, a corrente máxima é de 400 mA ± e a resolução é de 0,1 mA.

A barra de terminais de alimentação de 6 pinos está incluída (para que consiga mais facilmente aplicar este sensor a uma placa de circuito aberto), e igualmente um terminal de conexão de 3,5 mm para que possa conectar facilmente a carga.

Ligue o sensor com 3 a 5 VDC e conecte os dois pinos I2C ao seu microcontrolador. Em seguida, ligue a fonte de alimentação alvo para VIN + e a carga de terra para VIN-

Caracteristicas

• Usa o chip INA219B
• Resistência de detecção atual de 0,1 ohm 1% 2W
• Até 26 V de tensão máxima no lado sensível
• Até ± 3.2 A corrente máxima, com uma resolução de ± 0.8mA (Alterar a resistência para ampliar o alcance)
• Este módulo usa endereços I2C de 7 bits 0x40, 0x41, 0x44, 0x45, selecionáveis por pontes soldáveis (A0 e A1).
