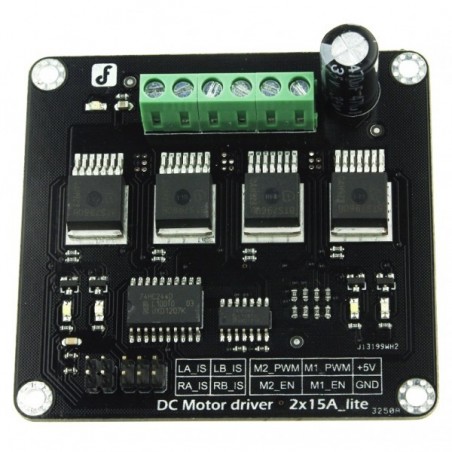

Driver para 2 Motores DC 2x15A

Este driver para motores DC permite o controlo de 2 motores usando somente 4 saídas digitais. Possui 4 ICs BTS7960 com protecção contra curto-circuito, sobre-temperatura e sobre-tensão. Para a corrente máxima de saída de 15A em ambos os motores, a tensão de alimentação não deverá exceder os 13.8V. Quatro LEDs indicadores permitem o debug sem os motores instalados. Possui dois dissipadores de alumínio para uma boa performance em alta potência. Este driver é compatível com Arduino e pode ser usado em plataformas robóticas de duas e 4 rodas, robôs de combate, carros inteligentes, tapetes rolantes, ventoínhas eléctricas, etc. Elevada corrente de saída, óptima resposta e boa performance de travagem.

Aplicações

• Driver para motores DC
• Plataformas robóticas de 4 rodas de alta potência
• Robôs de combate
• Bombas eléctricas
• Ventoínhas eléctricas
• Tapetes rolantes

Especificações

• Tensão de entrada: 4.8-35V
• Corrente máxima de saída: 15A a 13.8V por canal
• Pico de corrente de saída: 20A a 13.8V por canal
• Frequência do PWM: até 25 kHz
• Interfaces: 4 saídas digitais (dos quais 2 são PWM)
• Tipo de driver: Duas pontes H de alta potência
• Outras especificações
  • Isolamento galvânico para protecção do microcontrolador
  • Sensores de corrente para funções de diagnóstico
  • Protecção contra curto-circuito, sobre-temperatura e sobre-tensão
• Dimensões: 73x68x14mm

Documentos

• Wiki
• Esquemático
• BTS7960 datasheet
• Código de Exemplo para Arduino 1.0
