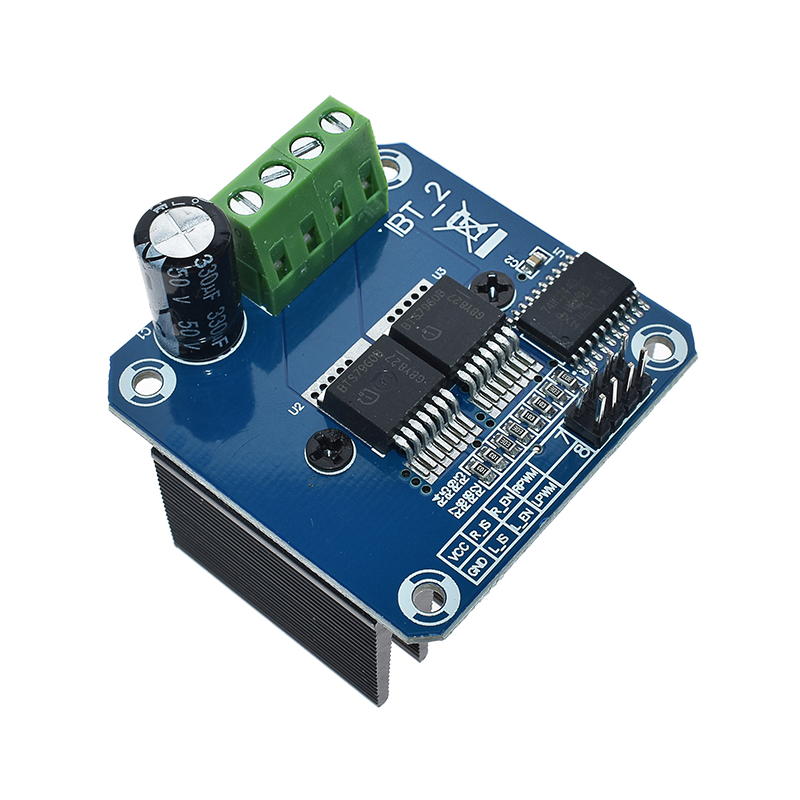

BTS7960 Dupla ponte H p/ controlo de motores DC até 43A 27V

: MOT01070
8,05 €

Quando estás a desenvolver o teu projecto com motores em Arduino, ou até mesmo com a Raspberry e o L298 já não é suficiente...

Pois é o BTS7960 é a solução!

Capaz de controlar a velocidade e direcção de motores até 27Vdc e com correntes de pico até 43A, com este driver o tamanho do motor deixa de ser um problema!

Controlado através de PWM, é muito semelhante ao controlo que normalmente usamos com o comum L298.

Podes seguir o seguinte tutorial como usar este driver com o Arduino.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

The BTS7960 is a fully integrated high current H bridge module for motor drive applications. Interfacing to a microcontroller is made easy by the integrated driver IC which features logic level inputs, diagnosis with current sense, slew rate adjustment, dead time generation and protection against over temperature, overvoltage, undervoltage, overcurrent and short circuit. The BTS7960 provides a cost optimized solution for protected high current PWM motor drives with very low board space consumption.

Specifictions:

  • Input Voltage: 6 ~ 27Vdc.
  • Driver: Dual BTS7960H Half-Bridge Configuration.
  • Peak current: 43-Amp.
  • PWM capability of up to 25 kHz.
  • Control Input Level: 3.3~5V.
  • Control Mode: PWM or level
  • Working Duty Cycle: 0~100%.
  • Over-voltage Lock Out.Under-voltage Shut Down.
  • Board Size(LxWxH): 50mmx50mmx 43mm.
  • Weight: ~66g.

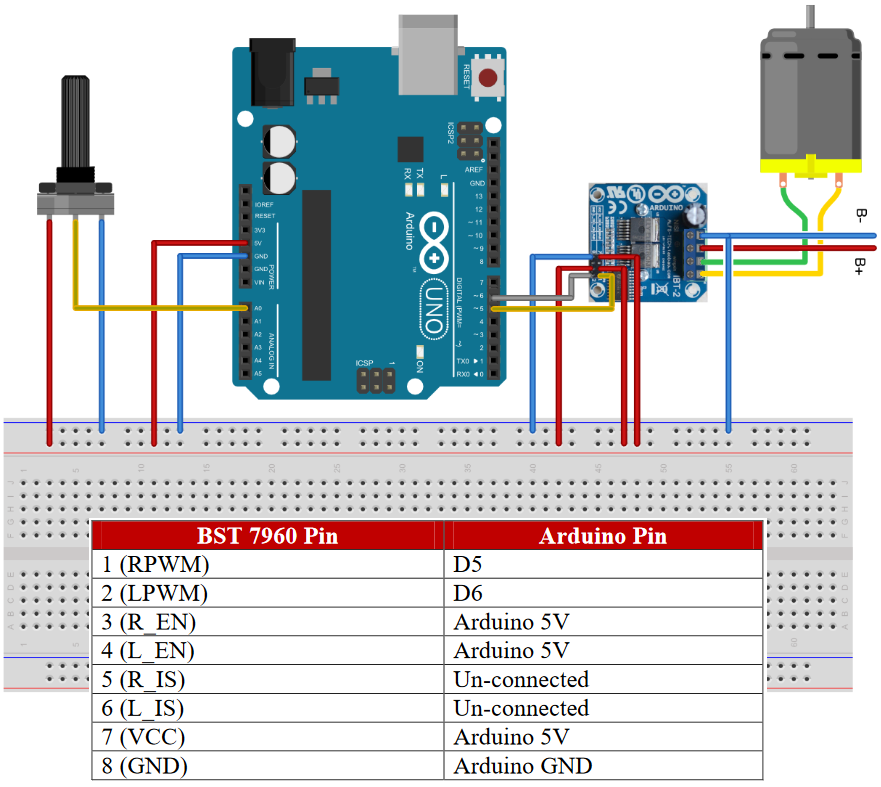

Arduino Connections

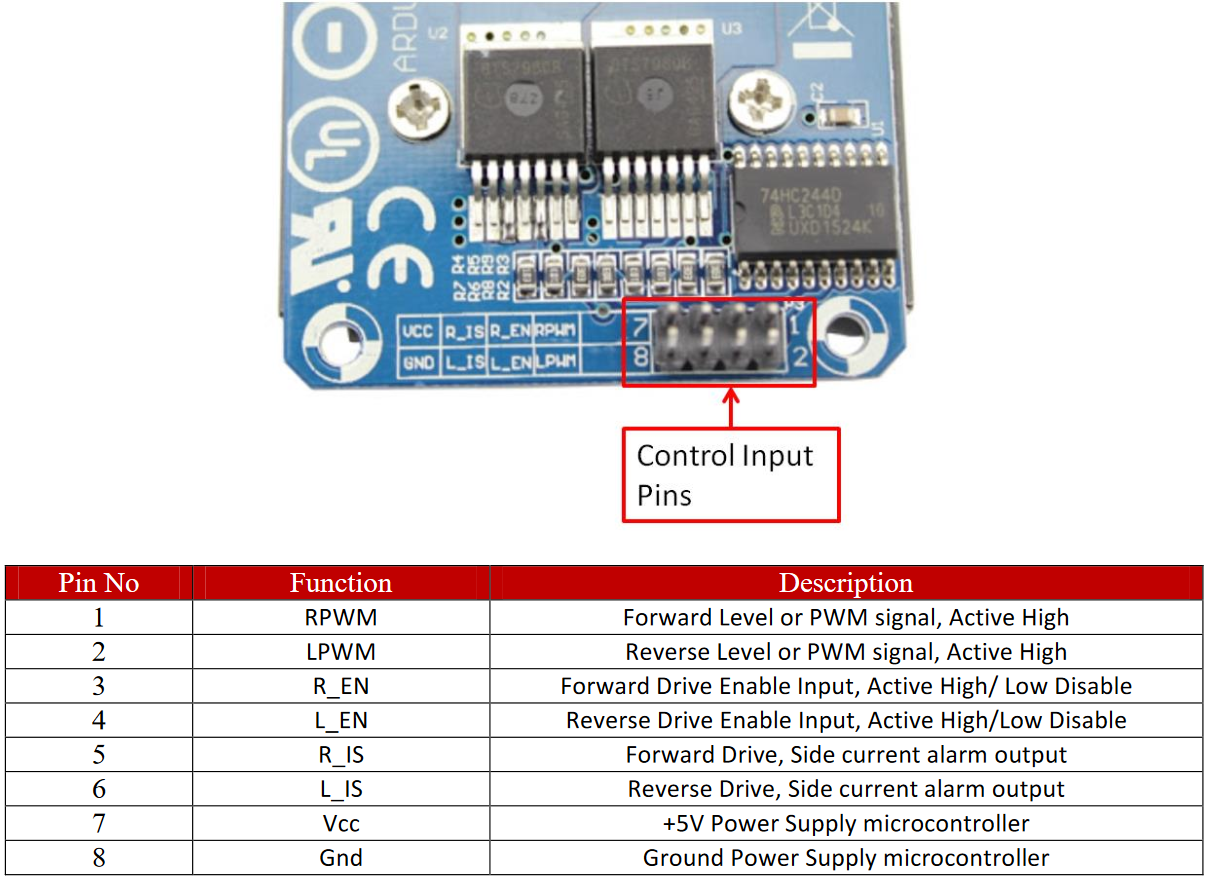

Control Pinout

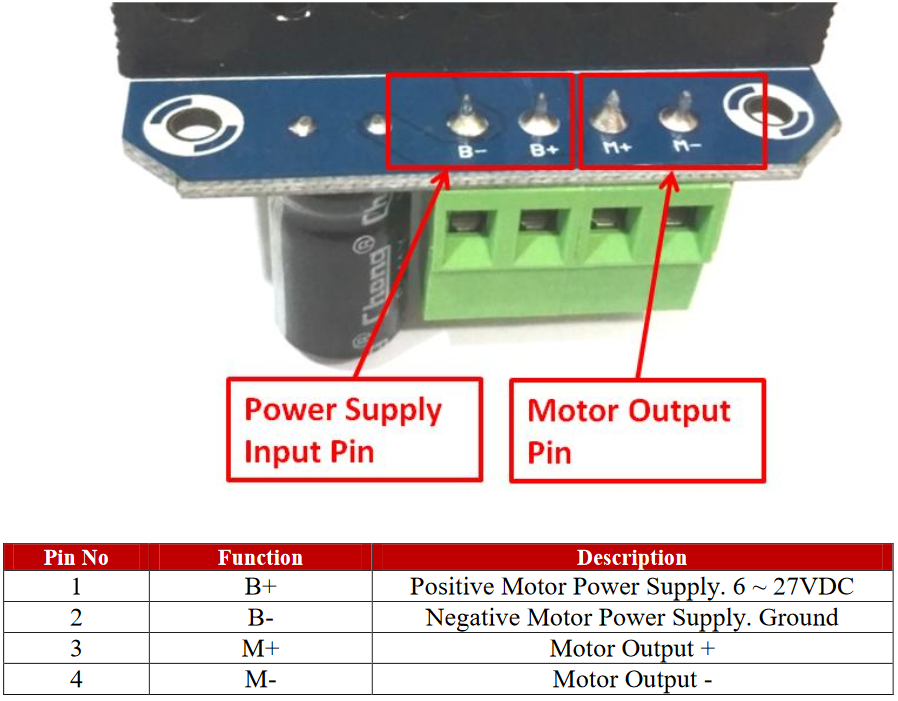

Power Lines

Schematic
