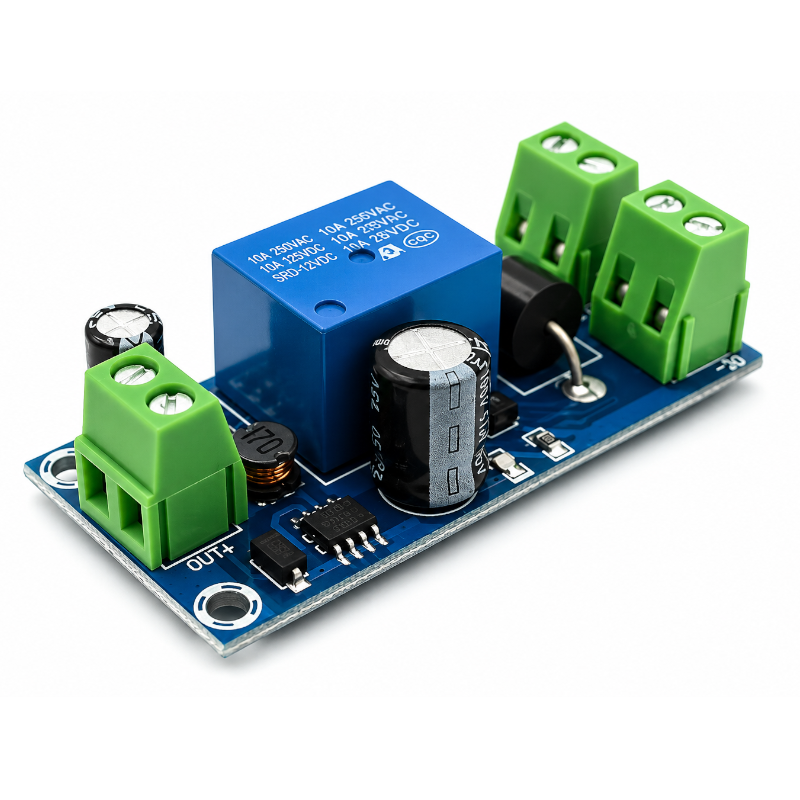

YX850 - Módulo com comutação automática para falha de energia para bateria de lítio 5V-48V 10A

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

O YX850 é um módulo de comutação automática concebido para aplicações de alimentação de emergência e sistemas de reserva.

Em funcionamento normal, a carga é alimentada pela fonte DC principal ligada aos terminais DC+ e DC-. Quando a alimentação principal é interrompida, o módulo comuta automaticamente a carga para a bateria de reserva ligada aos terminais BAT+ e BAT-. Quando a alimentação principal regressa, o sistema volta automaticamente a utilizar a fonte DC principal.

O módulo suporta uma ampla gama de tensões, de 5 V a 48 V DC, desde que a fonte principal, a bateria e a carga sejam compatíveis com a mesma tensão de funcionamento. O YX850 não realiza conversão de tensão.

Características principais

Funcionamento

O YX850 utiliza três conjuntos de terminais:

Funcionamento normal

Quando existe alimentação nos terminais DC+ / DC-, esta é utilizada para alimentar a carga ligada à saída OUT+ / OUT-. O módulo dá prioridade à fonte principal.

Falha da alimentação

Quando a fonte principal deixa de fornecer tensão, o YX850 comuta automaticamente para a bateria ligada aos terminais BAT+ / BAT-, mantendo a alimentação da carga.

Restabelecimento da alimentação

Quando a fonte principal volta a estar disponível, o módulo regressa automaticamente à alimentação principal.

Esquema de ligação

              FONTE DC PRINCIPAL
                  +       -
                  │       │
                DC+     DC-
                  │       │
            ┌─────────────────┐
            │      YX850      │
            │                 │
BATERIA ─── BAT+             OUT+ ─── + CARGA
DE RESERVA  BAT-             OUT- ─── - CARGA
            │                 │
            └─────────────────┘

DC+ / DC- → fonte de alimentação principal
BAT+ / BAT- → bateria de reserva
OUT+ / OUT- → equipamento/carga

A polaridade deve ser respeitada em todas as ligações.

Carregamento da bateria

O YX850 permite que a fonte DC principal possa também fornecer corrente para carregar a bateria através do circuito existente no módulo. Contudo, o YX850 não deve ser considerado um carregador inteligente de baterias de lítio.

Os parâmetros de carregamento dependem da fonte/carregador externo, da bateria e da configuração utilizada. Para baterias de lítio, deve ser utilizado um BMS/carregador adequado ao tipo e número de células da bateria.

Uma referência técnica indica ainda que a corrente de carregamento passa por um díodo, provocando uma queda de tensão de aproximadamente 0,78 V.

Tempo de comutação

O YX850 utiliza um relé mecânico, pelo que a comutação não é instantânea como num UPS eletrónico baseado em MOSFET.

Várias fichas do produto indicam uma interrupção de aproximadamente 0,7 segundos durante a mudança entre as fontes.

Por isso, o módulo não é adequado para equipamentos que não tolerem uma interrupção de alimentação desta duração, a menos que seja adicionada uma solução externa de armazenamento de energia, como um condensador adequado.

Regra importante de tensão

A fonte principal, a bateria e a carga devem utilizar a mesma tensão nominal.

Por exemplo:

Sistema 12 V:

• Fonte → 12 V DC
• Bateria → 12 V compatível
• Carga → 12 V DC

O módulo não converte 12 V para 24 V, nem 24 V para 12 V.

Aplicações

• Sistemas UPS DC
• Sistemas de alimentação de emergência
• Equipamentos de rede
• Routers e modems
• Sistemas de segurança
• Iluminação de emergência
• Sistemas de controlo
• Arduino e projetos eletrónicos
• Raspberry Pi
• IoT
• Automação
• Sistemas alimentados por bateria
• Equipamentos de 5 V, 12 V, 24 V ou 48 V DC

Conteúdo da embalagem

Avisos importantes

• Utilizar exclusivamente corrente contínua (DC) dentro do intervalo de 5–48 V.
• Respeitar a polaridade dos terminais.
• Não ligar diretamente uma fonte AC aos terminais.
• A fonte, bateria e carga devem ter a mesma tensão de funcionamento.
• O limite indicado para a carga é 10 A.
• O módulo não substitui um BMS ou carregador adequado para baterias de lítio.
• Existe uma interrupção de aproximadamente 0,7 s durante a comutação em algumas versões/fichas do YX850.
