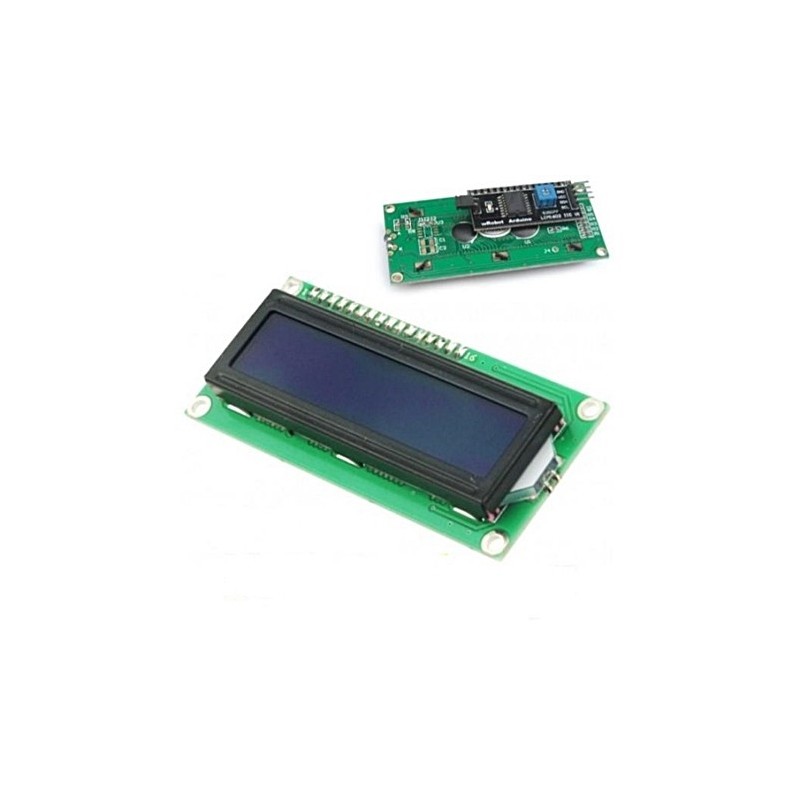

Display I2C LCD1602 16x2 c/ Driver - Azul

: LCD01100
6,42 €

Entre as principais características do Display LCD 16×2 destaca-se o seu design moderno e compacto com 4 furos de fixação, com grande utilidade para a apresentação e visualização de informações junto aos projetos.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Display Lcd 16×2 I2c



Entre as principais características da Tela de Display LCD 16×2 destaca-se seu design moderno e compacto com 4 furos de fixação, com grande utilidade para a apresentação e visualização de informações junto aos projetos.
O Display LCD 16×2 conta com luz de LED azul, o que facilita a visualização do dados, contribuindo para o aperfeiçoamento do projeto.
Indicado para diferentes funcionalidades, o Diplay LCD 16×2 é capaz de aumentar a integração do projeto com os espectadores, trazendo também informações úteis ao operador do sistema. Destacando-se ainda pela excelente relação custo x benefício, apresentando- se como um dos displays com o mais baixo custo, se comparado a sua capacidade.

Estrutura do módulo I2C

  • Temos 4 pinos na lateral esquerda do módulo, dois pinos são para alimentação (VCC e GND), e os outros dois pinos são da interface I2C (SDA e SCL).
  • O potenciômetro da placa serve para ajuste do contraste do display, e o jumper na lateral oposta permite que a luz de fundo (backlight) seja controlada pelo programa ou permaneça apagada.
  • Para controlar esse módulo I2C, utilize a biblioteca LiquidCrystal_I2C.
  • Comunicação serial com protocolo I2C: Utiliza apenas dois pinos do micro controlador.
  • No caso do Arduino a comunicação I2C e feita através dos pinos A4 (DATA – SDA) e A5 (CLOCK – SCL)



Características

  • I2C chip: PCF8574
  • Endereço I2C: 0x27 ou 0x3F
  • Fundo azul e caracteres em branco
  • Controlador do display – HD44780
  • 2 linhas x 16 caracteres
  • Tensão de operação: 5V DC
  • Dimensão: 80mm x 35mm x 11mm
  • Tamanho da área de visão: 64,5 milímetros x 16 milímetros.
  • Com controle de energia de luz de fundo, pode ser conectado através de configurações de jumper.
  • Conecte o jumper para conectar a luz de fundo, desconecte o jumper para desconectar a energia da luz de fundo.
  • Módulo I2C já vem soldado ao LCD 1602



Acompanha

  • 1 x Display LCD 1602 16×2
  • 1 x Módulo Interface I2C
