Extra “C”omunicação (2 XBee + Conversor + acessórios)

Este é o kit de comunicação Xbee especialmente criado para a comunicação wireless entre o kit Robótico Bot'n Roll ONE C e um computador, ou outro dispositivo/microcontrolador, uma vez que contém todos os acessórios necessários à aplicação do Xbee no robô (ver Manual de Extras do Bot'n Roll ONE C)

Este pack inclui dois Xbee série 1 do tipo AWI (antenna whipe/antena fio) sendo possível estabelecer uma comunicação até 100 metros de distância em campo aberto ou 30m em espaços fechados. Esta pack inclui também o conversor FOCA USB-Série/Xbee. O FOCA é um conversor USB-série que suporta também o formato XBEE. Este é um conversor muito versátil pois permite usar o Xbee para comunicar com o computador ou com qualquer dispositivo que possua uma porta USB, e permite também comunicar com qualquer microcontrolador uma vez que possui uma saída série em formato de headers. Para comunicar com o PC é necessário um cabo USB/Mini USB que também vem incluído.

ATENÇÃO: ao utilizar o Xbee no conversor FOCA, é necessário que o seletor de tensão existente no FOCA esteja selecionado em 3,3V e não em 5V, uma vez que o Xbee tem uma tensão de funcionamento de 3,3V. Caso utilize o Xbee com o FOCA estando o seletor de tensão selecionado em 5V, o Xbee irá queimar!

Para utilizar a comunicação Xbee entre um PC e um Arduíno, apenas é necessário adquirir um shield com suporte para Xbee, podendo também adquirir outro conversor FOCA (utilizando a sua funcionalidade de conversor Xbee-série).

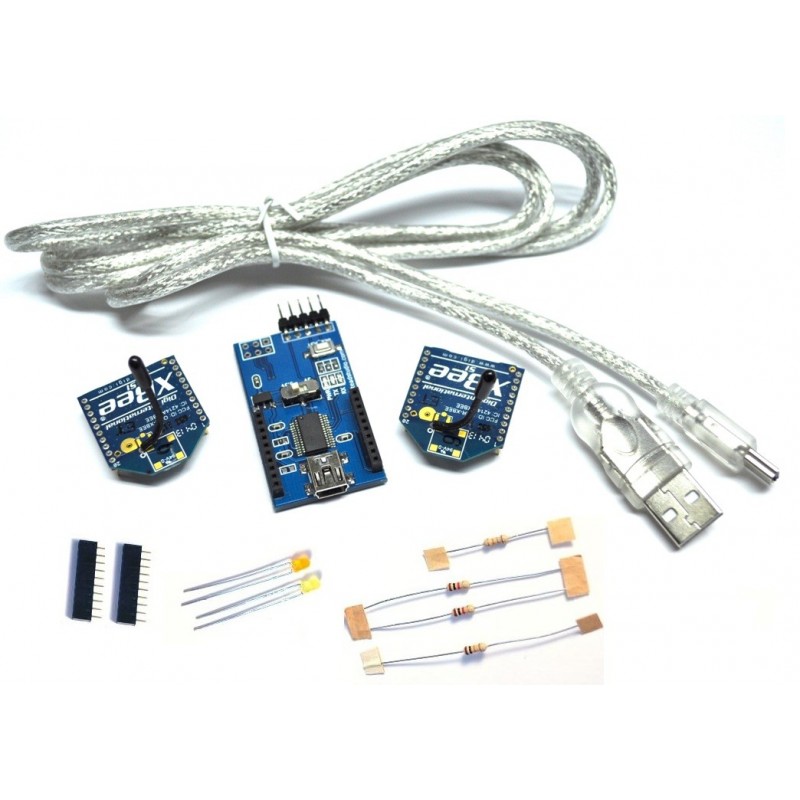

Este Pack inclui:

• 2 un - XBee Série 1 AWI
• 1 un - Conversor FOCA (USB-Série/Xbee)
• 1 un - Cabo Mini USB
• 2 un - Suporte 10 pinos para Xbee
• 1 un - LED laranja 3mm – RSSI
• 1 un - LED Amarelo 3mm – ASSOC
• 1 un - Resistência 18k - R21
• 2 un - Resistência 1k -R19/R20
• 1 un - Resistência 10k -R18

Nota: Se não pretende usar este produto com o robô Bot'n Roll ONE C, verifique por favor o produto Pack de Comunicação Xbee, que não contém os componentes para ligação específica no Bot'n Roll ONE C.

Para mais informação sobre a utilização do Xbee ao robô Bot'n Roll ONE C, ver Manual de Extras do Bot'n Roll ONE C
