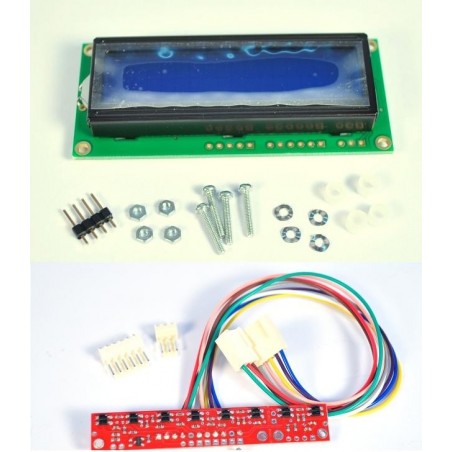

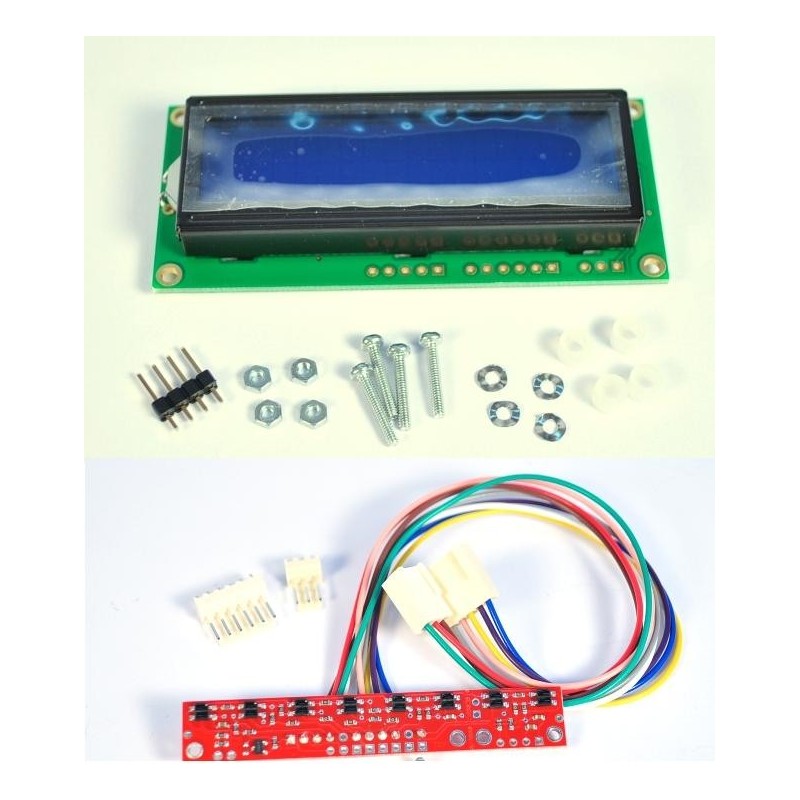

Extra “A”vançado (Seg. Linha + LCD)

:EBR01004
40,24 €

DESCONTINUADO

Seguidor de Linha - QTR-8A - Array de sensores de reflexão.

Serial Liquid Crystal Display Module

Quantidade
Sem Stock


Seguidor de Linha - QTR-8A - Array de sensores de reflexão.



O sensor QTR-8A foi concebido como um seguidor de linha, mas pode ser usado como um sensor de proximidade/reflexão. O módulo contém 8 pares de emissores/receptores IR (fototransistor), espaçados em intervalos de 0,375 "(9,525 milímetros).

Cada fototransistor é conectado a uma resistencia de "pull-up" para formar um divisor de tensão que produz uma saída analógica entre 0 V e VIN (que normalmente é de 5 V) em função do IR refletido. Baixa tensão de saída é uma indicação de uma maior reflexão.

As saídas são todas independentes, mas os LEDs estão dispostos em pares, para reduzir para metade o consumo.

Os LEDs são controlados por um MOSFET com uma porta normalmente pulsada a alto.

Passar os LEDs a off pode ser vantajoso para limitar o consumo de energia quando os sensores não estão em uso ou para variar o brilho eficaz dos LEDs por meio de controle PWM.

A corrente do LED é de aproximadamente 20-25 mA, fazendo com que o consumo total seja aproximadamnte de 100 mA.



  Seguidor de Linha
1 QTR-8A
1 Cabo Sinais
1 Cabo Alimentação
1 Conector Shell 6 pinos PCB
1 Conector Shell 3 pinos PCB
2 Parafuso M2x6mm (Cruz Zincado)
2 Parafuso M2x12mm (Cruz Zincado)
2 Espaçador Macho Femea M2x30mm
2 Espaçador Femea Femea M2x12mm





Serial Liquid Crystal Display Module



Caracteristicas:



  • 2 linhas x 16 caracteres
  • Interface série: I2C, SPI ou RS232
  • Tensão operacional 5V
  • 5x8 pixels com cursor
  • RoHS



  Display
1 Display i2c
4 Parafuso M2x12mm (Cruz Zincado)
4 Porca M2 Zincada
4 Anilha de Pressão Zincada
4 Espaçador 4mm sem rosca
1 Conector 4 pinos



Download Datasheet



* Atenção: as imagens são meramente ilustrativas em caso de dúvida entre em contacto connosco.
