Conversor FTDI 3.3V/5V

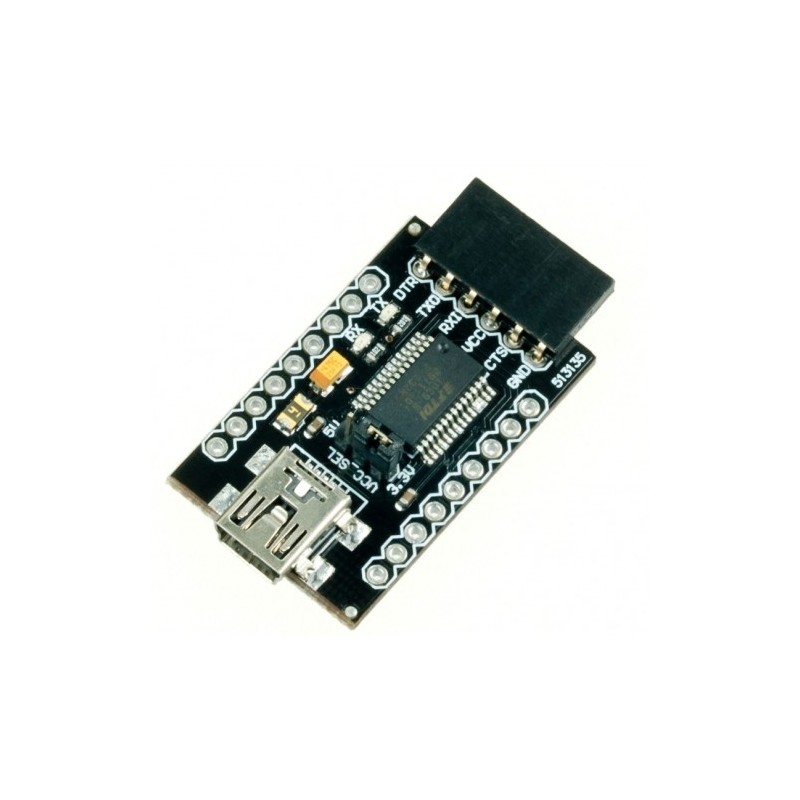

Este é um conversor USB série TTL (3,3V ou 5V) que usa o chip FT232RL da FTDI.

O pinout é compatível com os cabos de programação originais da Arduino ou clones Arduino que trabalhem a 3,3V. Pode no entanto ser usada para aplicações genéricas como conversor USB série TTL. A maior diferença deste conversor em relação aos demais conversores é que este disponibiliza o sinal DTR em vez do RTS do cabo FTDI.

O pino DTR permite ao Arduino, que irá receber a nova programação, fazer auto-reset logo que termine a descarga do programa. Esta é realmente uma funcionalidade espectacular, pois evita termos que pressionar o o botão de reset sempre descarregamos uma nova aplicação para o Arduino. Este conversor fará o reset automático em qualquer placa Arduino que disponibilize o pino de reset no conector de 6 pinos.

Os pinos marcados com BLK e GRN correspondem os fios coloridos do cabo FTDI. O fio preto do cabo FTDI é o GND e o verde é o DTR.

Existem prós e contras entre o cabo FTDI e este conversor FTDI. Este conversor tem LEDs TX e RX que permitem visualizar se existe comunicação ao nível da porta série, no entanto necessitamos de adquirir separadamente um cabo Mini-USB. O cabo FTDI está vulcanizado, logo mais protegido, no entanto é grande demais para ser integrado numa nova aplicação. Este conversor usa o sinal DTR para fazer o auto reset do Arduino após a programação, enquanto que o cabo FTDI usa o sinal RTS.

Esta placa foi desenhada para reduzir os custos de desenvolvimento com Arduino e aumentar a simplicidade de utilização das mesmas.

Especificações:

• Lógica TTL 3.3V ou 5V, seleccionável mediante Jumper

Documentos:

• Esquemático

Compatiblidade

• DFRduino Funnel I/O (Fio)
• 9 DOF IMU
• Flyduino

Conteúdo da Embalagem:

Conversor FTDI 3,3/5V (1 unidade)
