LoRa V1.3 ESP32 868Mhz com LORA SX1276 e Display OLED - LILYGO® Q310

: PCO05072
24,90 €
preço com IVA incluído

Este produto é baseado no ESP32, que disponibiliza as comunicações WiFi e Bluettoth. Dispõe ainda de um chip SX1276 para comunicação LoRa 868MHz de alta sensibilidade ( > 148dBm) e 20dBm de potência de saída, permitindo comunicações de longa distância (até 2Km).

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Notas:

  • A antena LoRa de 868MHz terá que estar ligada no interface IPEX (se a antena não estiver conectada, pode danificar o chip LoRa)
  • Circuito de carga e descarga da bateria de lítio, quando a bateria estiver cheia o LED azul parará de funcionar. Ao usar, preste atenção ao positivo e negativo da bateria, caso contrário danificará o dispositivo!
  • Os headers não estão soldados.
  • Para usar as entradas capacitivas (sensível ao toque), terá que adicionar um condensdador 100nF a este pino!



Descrição:

Este produto é baseado no ESP32, que disponibiliza as comunicações WiFi e Bluettoth. Dispõe ainda de um chip SX1276 para comunicação LoRa 868MHz de alta sensibilidade ( > 148dBm) e 20dBm de potência de saída, permitindo comunicações de longa distância (até 2Km).

Além das várias comunicações sem fios disponibilizadas, tem um ecran oLED de 0,96 polegadas, muito útil para fazermos debug da aplicação ou apresentar dados de sensores ou outras variáveis.

O circuito de carga da bateria de lítio, o interface série com recurso ao chip CP2102, tornam este hardware o suporte perfeito para desenvolvimento em Arduino. Pode ser usado para verificação de programas e desenvolvimento de produtos, é muito fácil e rápido.



Especificações:

  • Tensão de Alimentação: 3.3V a 7V
  • Faixa de temperatura operacional: -40 ° C a + 90 ° C
  • Suporte para análise de protocolo de software Sniffer, modos Station, SoftAP e Wi-Fi Direct
  • Taxas de dados WiFi: 150 Mbps @ 11n HT40., 72 Mbps @ 11n HT20, 54 Mbps @ 11g, 11 Mbps @ 11b
  • Potência de transmissão: 19,5 dBm @ 11b, 16,5 dBm @ 11g, 15,5 dBm @ 11n
  • Sensibilidade do receptor até -98 dBm
  • Alcance sustentado da UDP de 135 Mbps





Pinout:

Pinout ESP32

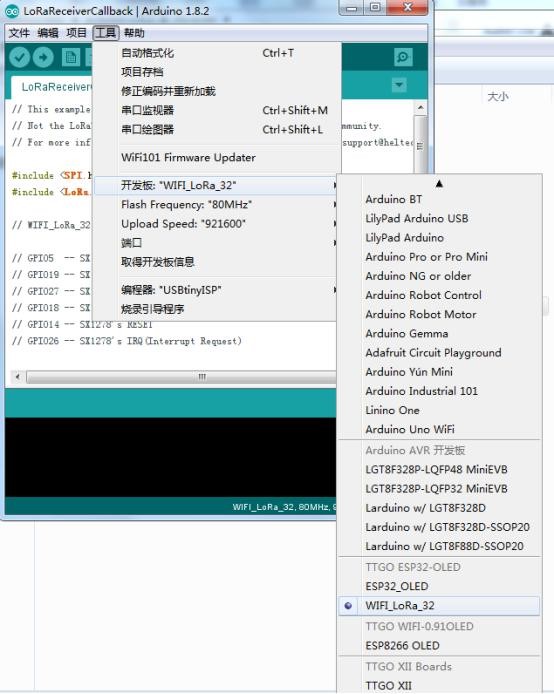

Selecção da placa no IDE Arduino:

Board Selection

Seleccionar o Exemplo:

Example Selection

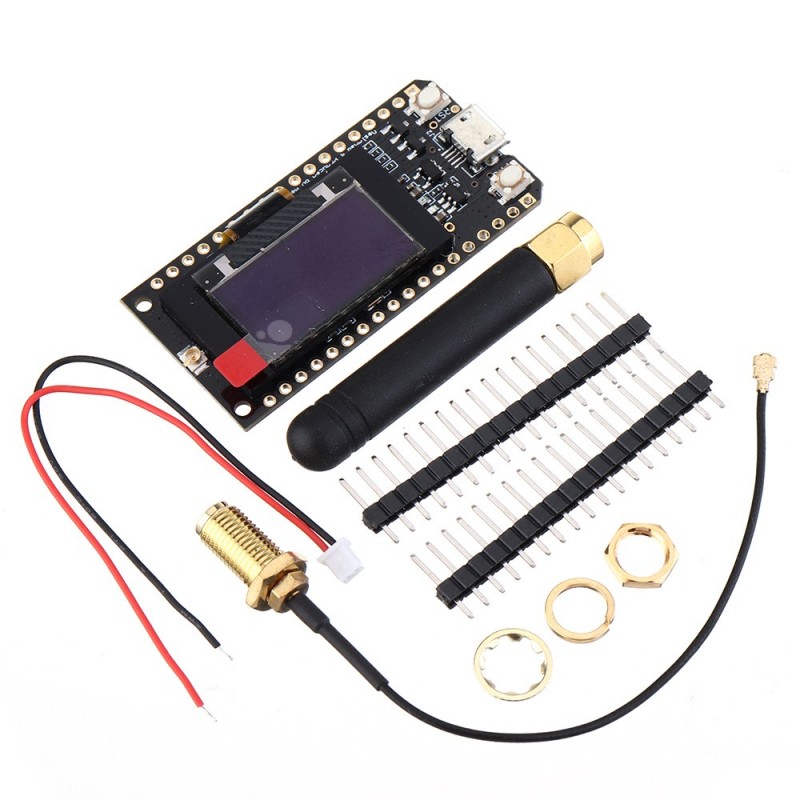

Incluído na embalagem:

1 x Wemos® TTGO LORA32 868Mhz SX1276 ESP32
1 x Antena 868MHz
1 x Cabo ligação bateria
2 x Headers 18 pinos macho
