MotoMama - Motor Shield para arduino

:ARD03037
12,11 €
9,11 € Poupe 3,00 €

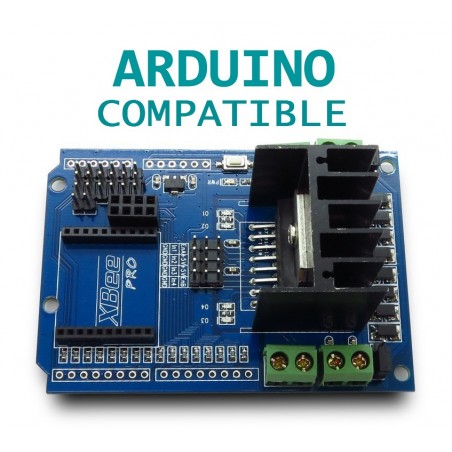

MotoMama é um shield para arduino controlador de dois motores 2A baseado no L298N (ponte H)

Quantidade

MotoMama é shield controlador de motores para Arduino baseado no driver ponte-H L298N.

Este shield pode ser usado para controlar dois motores DC ou um motor de passo de duas fases de quatro fios. O fornecimento de alimentação pode ser feito de duas formas: através do terminal de alimentação integrado no shield, e que também alimentará a placa Arduino, ou através  do jack de alimentação do próprio Arduino. Neste último caso, o shield será alimentado a partir do pino Vin do Arduino, alimentando o motor através desse pino.

Em muitos projetos que envolvem motores, como de robôs ou carros RC, é necessário usar comunicação wireless e por isso este controlador contém uma zona dedicada  a este tipo de comunicação. Agora, podes conectar diretamente ao shield um Xbee (ou outros módulos de Xbee com pinout compatível) e um módulo nRF24101.

                                         MotoMama



Os pinos de reset que não estavam a ser utilizados pelo LN298 e pelo wireless integrado foram reaproveitados e estão todos nos pinos AD do Arduino, por isso estes pinos podem ser usados com sensores de entrada ou saída.



motomama kit



Para além de ser usado como um shield para Arduino UNO ou IFLAT, o MotoMama também pode ser usado como uma plataforma de controlo de motores DC de uma forma geral. Por esta razão, e de forma a aumentar a aplicabilidade deste controlador, os pentes não estão soldados na placa. Assim, pode utilizar os pinos de acordo com o seu projeto.



Este produto é composto por (shipping list):

  • x1 Placa MotoMama
  • x2 Pente de 40 pinos macho 2,54mm
  • x2 Pente 8 pinos fêmea 2,54mm
  • x2 Pente 6 pinos fêmea 2,54mm
  • x1 kit conectores para Arduino (x2 6vias + x2 8vias)





Videos:



Hardware






Especificação

Versão 2.0
Mainboards Compatíveis Iteaduino
Iteaduino BT
Iteaduino ADK
Iteaduino MEGA 2560
Arduino Deumlanove/UNO
Arduino MEGA
Seeeduino
Seeduino MEGA
Função do Shield Controlador de motores
Tamanho da placa 100mm x 54mm
Tensão de Funcionamento Digital 5V
Empilhável Não
Modelo IM120417005
Acessórios N/A
Peso 60.00g



Documentos

ARD03037
