Arduino Mini 05

Descrição:

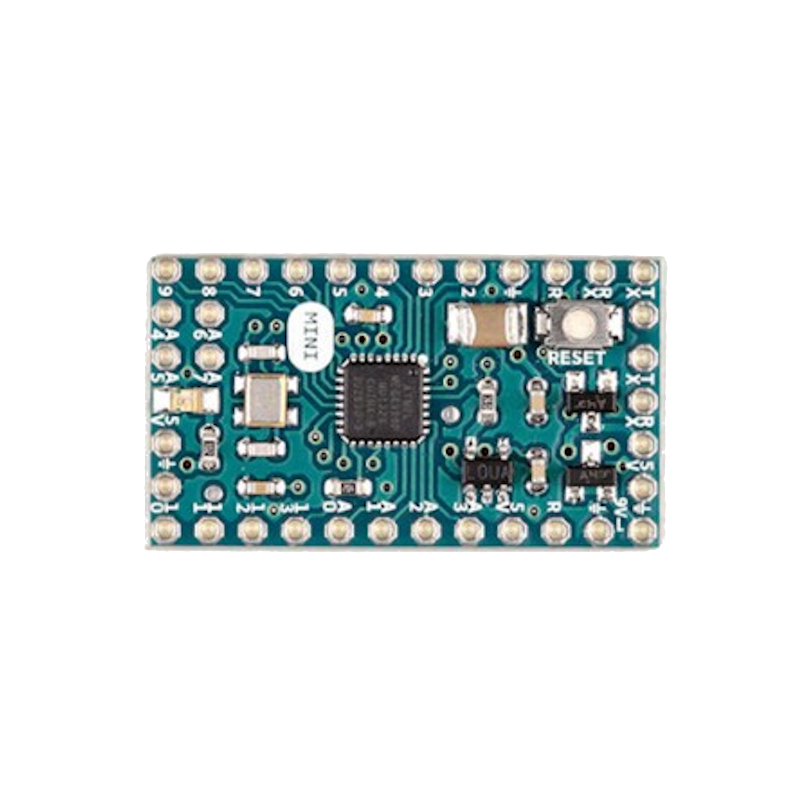

O Arduino Mini 05 Light é uma pequena placa que disponibiliza um microcontrolador ATmega328 num tamanho muito reduzido. Na revisão 05 do Arduino Mini o novo formato do microcontrolador ATmega328 (datasheet), permite que todos os componentes fiquem do mesmo lado da placa. Vem com botão de reset e na revisão 05 desta placa o pinout é o mesmo que na revisão 04.

As novidades da versão 05 do Arduino Mini são:

• novo desenho do PCB
• botão de reset já incluido na placa

O Arduino Mini tem 14 Entradas/Saídas digitais (das quais 6 podem ser usadas como saídas de PWM), 8 entradas analógicas e um oscilador de cristal de 16 MHz. Pode ser programado com um conversor USB série ou USB RS232 TTL.

Por favor visite a página de suporte da Arduino para mais informações.

A versão light vem sem conectores.

Especificações técnicas:

• Microcontrolador ATmega328
• Tensão de funcionamento: 5V
• Tensão de alimentação: 7-9 V
• Entradas/Saídas Digitais: 14 (dos quais 6 saídas a PWM)
• Entardas Analógicas: 8
• Corrente DC por pino de Entrada/Saída: 40 mA
• Memória Flash 32 KB (dos quais 2 KB são usados pelo bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Velocidade do relógio: 16 MHz

Se pretender obter mais informações sobre esta placa, por favor visite a página oficial do Arduino Mini 05 na secção de Hardware (apenas disponivel em inglês).

* Atenção: as imagens são meramente ilustrativas em caso de dúvida entre em contacto connosco.
