Rainbowduino - Driver matrizes LED e cubos RGB

:ARD02014
20,24 €

Driver com Arduino para Matriz de LEDs 8x8 RGB ou 4x4x4 Cubo RGB compatível com a plataforma de programação Arduino que implementa o controlo matricial de LEDs

Descrição:

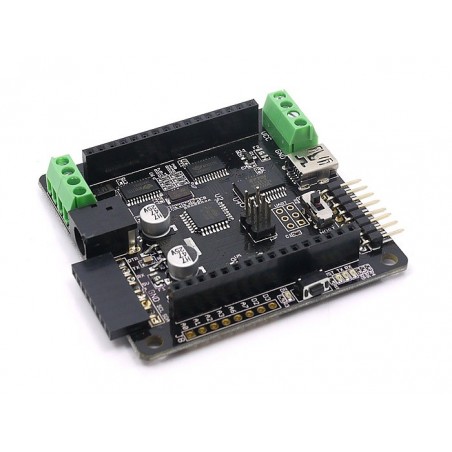

Esta placa Rainbowduino (V3.0) é compatível com a plataforma de programação Arduino e implementa o controlo matricial de LEDs. Pode controlar e alimentar uma matriz de LEDs 8x8 RGB ou um Cubo RGB com 4x4x4 e LEDs em ânodo comum. O Rainbowduino v3.0 utiliza dois chips MY9221 de 12 canais (R/G/B x 4) com controlo de corrente constante no modo Adaptive Pulse Density Modulation (APDM). O  Rainbowduino v3.0 permite ainda encaixar várias placas em cascata para formar matrizes de LEDs de maior dimensão, fazendo a comunicação entre elas através do barramento de comunicação i2c.

O Rainbowduino v3.0 vem com o boot-loader da Arduino, o que permite facilmente fazer novas prgramações usando o ambiente de trabalho da Arduino. Ao contrário de outros drivers de LEDs, o  Rainbowduino v3.0 já vem com o conversor USB série incorporado (FT232RL), o que permite descarregar directamente novos programas sem necessidade de mais acessórios.

Características:

  • Conector com 2 x 16 pinos para encaixar Matrizes de LEDs
  • Corrente Constante (20.8mA) para accionamento dos LEDs.
  • Pode alimentar um cubo RGB 4x4x4 ou uma matriz 8x8 RGB
  • Conversor USB série incorporado (FT232RL)
  • Regulador de Tensão incorporado 5V / 1 Ampere
  • Pode ser alimentado directamente pelo cabo USB sem necessidade de um alimentador externo



Documentos:

Por favor visite a wiki page para mais informações sobre este produto. Para suporte técnico por favor coloque as suas questões no seguinte forum (apenas disponível em inglês).
